产品说明
产品特点
选用优质防雷元件;
可插拔式模块化结构设计,外型美观;
温控脱扣装置,使用寿命长,故障失效指示;
最大放电电流可达40kA,响应时间快;
标准导轨安装,安装简单,维护方便。

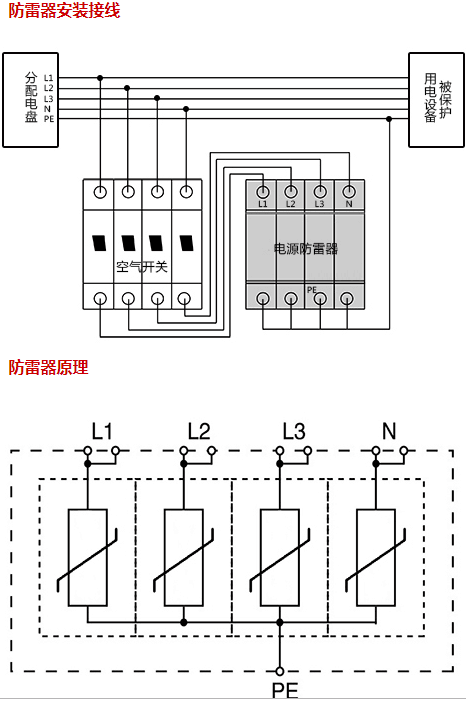

应用及安装

技术参数
技术指标

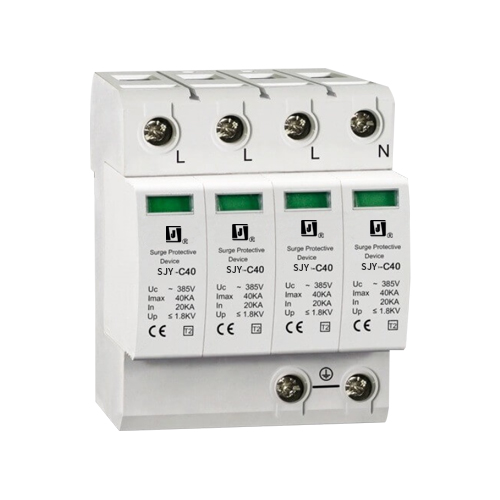

SPD型号 SJY-40电源防雷器
额定电压Un 220V/380V
最大持续工作电压Uc AC440V
标称放电电流In(8/20μs) 20kA
最大放电电流Imax(8/20μs) 40kA
保护水平Up 2.2kV
响应时间 25ns
前置熔断器 32A
遥信接点 可选 一组常开触点
测试标准 GB18802.1
漏电流 <20μA
接口
连接相线最小线径 4 mm²
连接至大地最小线径 6 mm²
接线方式 端子接线
脱离器动作指示 有
电源
适用电源 AC220V/380V
电源系统 TN-S/三相五线
机械特性
外壳材料 阻燃性塑料外壳
尺 寸(W×H×D) 72x91x63(mm)
重量 0.5kg
安装方式 35mm标准导轨安装
外形尺寸
资料下载
