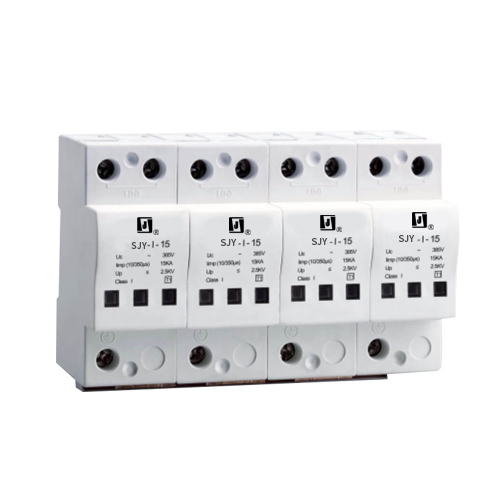

产品说明
产品特点
选用优质防雷元件,高可靠质量保证;
可插拔式模块化结构设计,外型美观;
温控脱扣装置,使用寿命长,故障失效指示;
冲击放电电流可达15kA(10/350μs);
响应时间快,安装简单,维护方便。

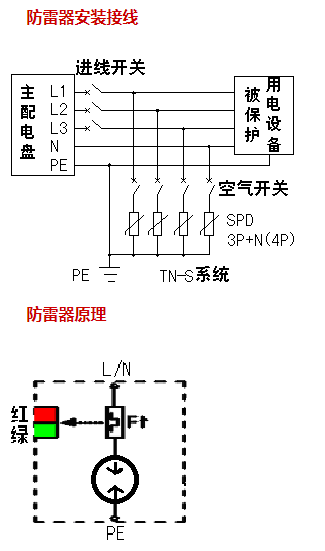

应用及安装
技术参数
技术指标
SPD型号 SJY15
额定电压Un 220/380V AC
最大持续工作电压Uc 440V AC
标称放电电流In(8/20μs) 100kA
冲击放电电流Iimp(10/350μs) 15kA
最大放电电流Imax(8/20µs) 200kA
遥信接点 无
保护水平Up 1.8KV
响应时间 <100ns
最大后备熔丝 315A
接口
上引线 L/N ≥6 mm²
下引线 PE ≥10mm²
接线方式 端子接线
脱离器动作指示 无
电源
适用电源 AC220V/380V
电源系统 TN-S三相五线
机械特性
外壳材料 PA66 UL94-V-0
尺 寸(W×H×D) 144x91x65(mm)
重量 0.9kg
安装方式 35mm DIN导轨,EN 60715标准
工作环境
操作温度 -20℃~+80℃
存储温度 -40℃~+80℃
相对湿度 5~95%(无凝露)
防护等级 IP20
海拔高度 不超过3000m

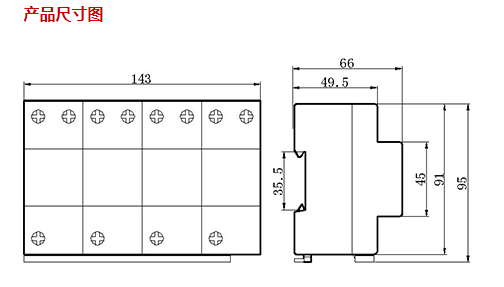

外形尺寸
