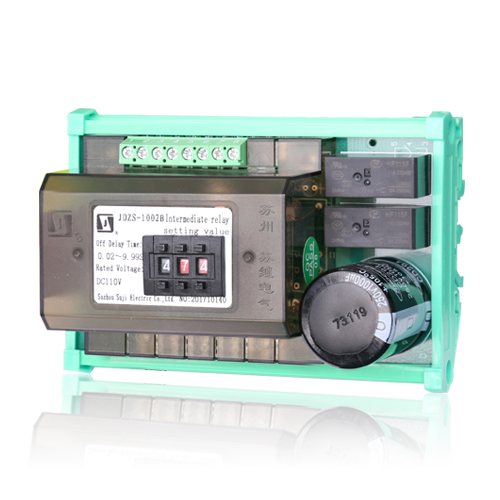

JDZS-1000B可调断电延时中间继电器

JDZS-1000B 可调断电延时中间继电器主要用于各种保护和自动控制装置中,增加保护和控制回路的触点数量及触点容量以及时间逻辑功能。快速导轨安装结构,适合各种导轨安装。

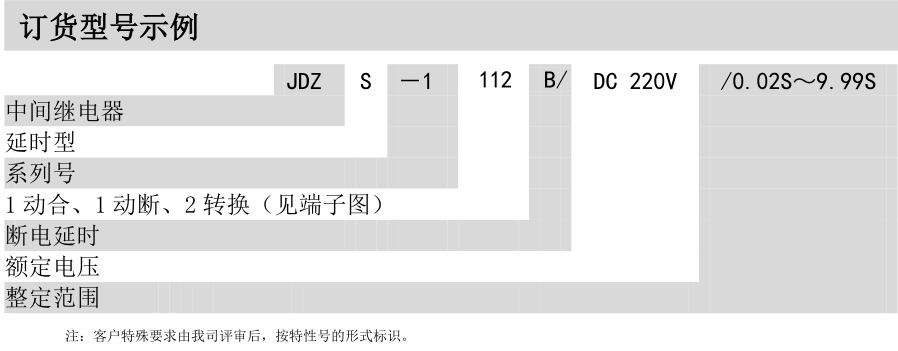

型号 :【1000系列】JDZS-1000B
品牌 : 【苏继电气】
产品说明


产品特点
■ JDZS-1000B 可调断电延时中间继电器主要用于各种保护和自动控制装置中,增加保护和控制回路的触点数量及触点容量以及时间逻辑功能。
■ 快速导轨安装结构,适合各种导轨安装。
■ 螺钉压接式端子。
■ 外形尺寸:124×85×73
应用及安装
技术参数
额定值
电压型 DC/AC 动作值 返回值 功率消耗
110V DC≤75%
AC≤80%
(额定值)
≥5%
(额定值)
2W
220V
注:上述参数为20℃条件下测试

触点参数
触点形式 延时触点+瞬动触点(见接线图)
开断容量 250V以下直流有感电路(5±0.75MS)  50W
250V以下交流电路(Cos 0.4±0.1)   250VA
最大电流 5A
电寿命 触点电路在上述规定的复核条件下 10万次

工作条件
温度范围 -10~+50℃
相对湿度 5%~90% RH
大气压力 80~110Kpa
冲击 稳定性 98M/S²
强度 980M/S²
振动 10HZ~55HZ 1.5mm 双振幅
引出端形式 螺钉压接式
重量 250g
封装形式 塑料外壳

性能参数
绝缘电阻 ≥300MΩ
介质强度 继电器电路与触点间 2000V AC 1min
触点组间 2000V AC 1min
断开触点间 1000V AC 1min
通电延时整定范围 0.02S~9.99S(级差10MS)

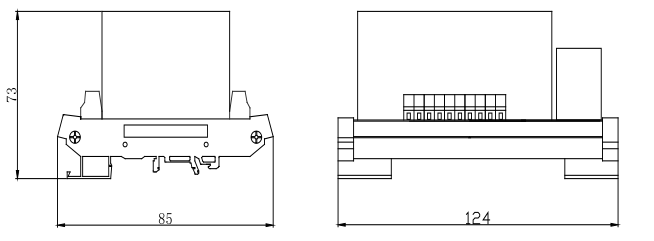

外形尺寸
