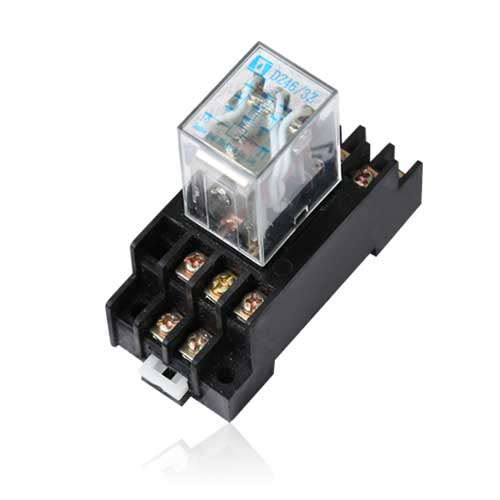

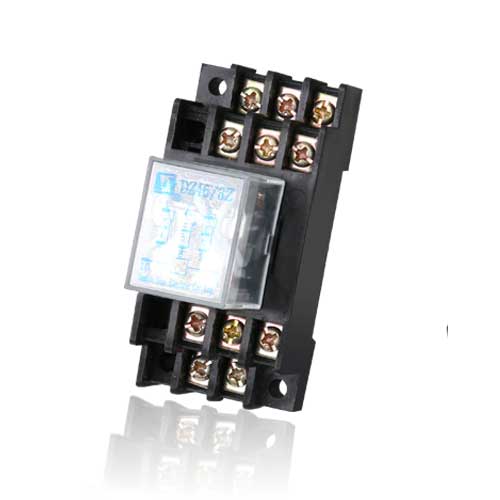

DZ-46小型中间继电器

DZ-46小型中间继电器主要用于各种保护和自动控制装置中,保护和控制回路的触点数量及触点容量。 快速导轨安装结构。螺钉压接式端子。

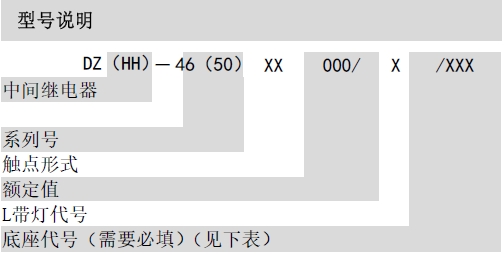

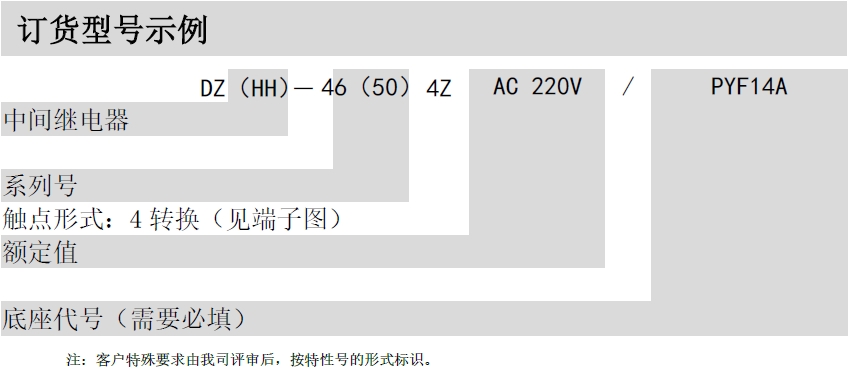

型号 :DZ-46
品牌 : 【苏继电气】
产品说明


产品特点
■ DZ-46 小型中间继电器主要用于各种保护和自动控制装置中,保护和控制回路的触点数量及触点容量。
■ 快速导轨安装结构。
■ 螺钉压接式端子。
应用及安装

技术参数
额定值
电压型 DC/AC 动作值 返回值 功率消耗
24V DC≤75%
AC≤85%
(额定值)
DC≥10%
AC≥30%
(额定值)

DC:1W

AC:2.5VA

48V
110V
220V
注:上述参数为20℃条件下测试

触点参数
触点形式 2Z、3Z、4Z (见接线图)
开断容量 250V以下直流有感电路(5±0.75MS)  30W
250V以下交流电路(Cos 0.4±0.1)  125VA
最大电流 3A
电寿命 触点电路在上述规定的复核条件下 10万次
机械寿命 1X107

工作条件
温度范围 -10~+50℃
相对湿度 5%~90% RH
大气压力 80~110Kpa
冲击 稳定性 98M/S²
强度 980M/S²
振动 10HZ~55HZ 1.5mm 双振幅
引出端形式 螺钉压接式
重量 DZ-03:80g、DZ-04:130g(连座)
封装形式 塑料外壳

性能参数
绝缘电阻 ≥100MΩ
介质强度 继电器电路与触点间 2000V AC 1min
触点组间 2000V AC 1min
断开触点间 1000V AC 1min
动作时间 额定值条件下 ≤15mS
返回时间 额定值条件下 ≤10mS

外形尺寸

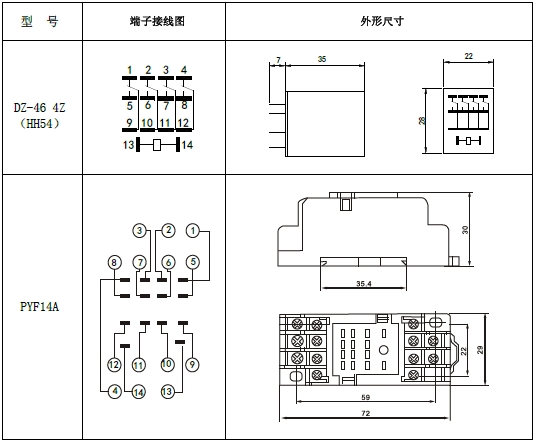

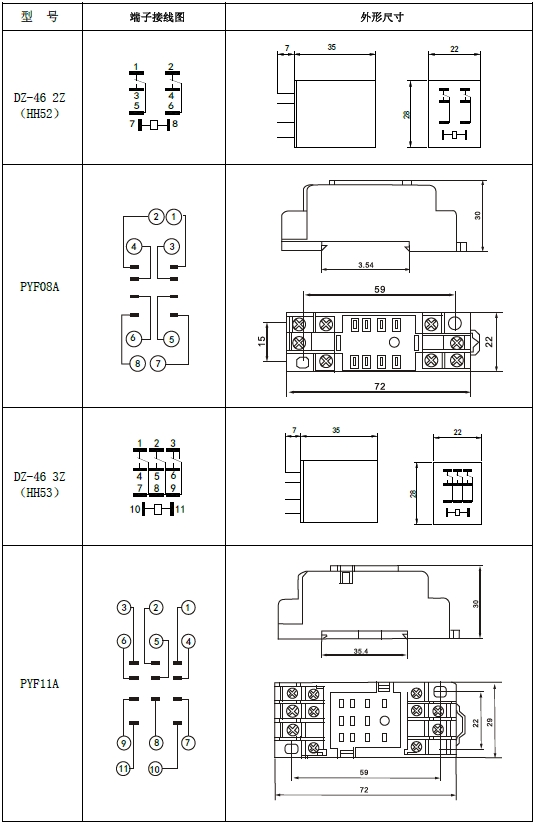

见应用与安装
