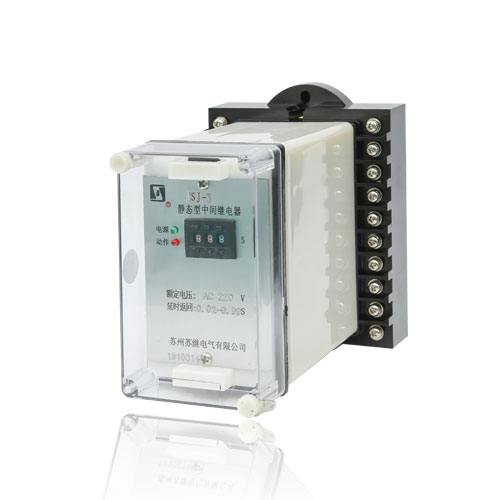

JSJ系列交流断电延时继电器

JSJ系列静态交流断电延时继电器用于交流操作的继电保护和自动化电路中,作为交流瞬时动作断电后延时返回的时间元件。

型号 :【中间继电器】JSJ系列
品牌 : 【苏继电气】
产品说明
产品特点
继电器有晶体振荡器、分频器、整定开关、驱动电路和电源回路等组成。当继电器施加额定点电压时,继电器内部瞬动继电器和两个延时继电器瞬时动作,触点切换,并使电源回路与计时回路处于失电状态,以提高继电器抗干扰性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回(两个延时执行继电器仍处于动作状态),触点也瞬时返回,使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计脉冲数与整定开关值符合时,驱动执行继电器返回,完成断电后延时返回的功能。
JSJ系列继电器按结构划分有三种型号:
JSJ-1型继电器壳体结构采用凸出式固定结构H02A、H02B;
JSJ-2型继电器壳体结构采用凸出式插拨结构JK-1、JKF-1Q;
JSJ-3型继电器壳体结构采用嵌入式插拔结构A11K、A11H、A11Q;
应用及安装

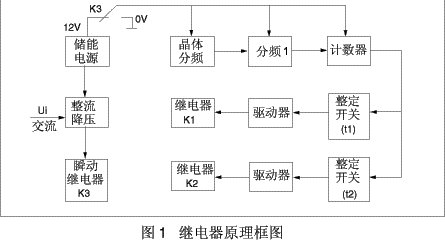

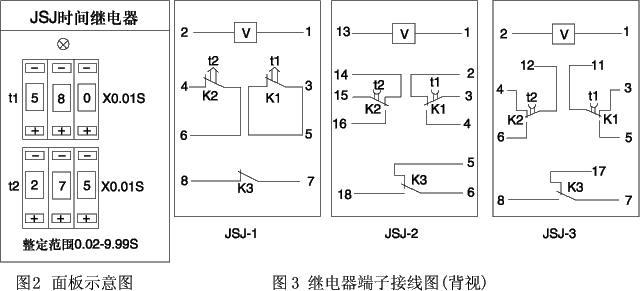

JSJ系列交流断电延时继电器端子图JSJ系列交流断电延时继电器原理
技术参数
额定电压 交流380、220、110、100V
额定频率 50HZ或60HZ
保证继电器触点可靠通电动作所需电压不大于80%额定电压
保证继电器可靠断电返回的电压不小于10%额定电压
在额定电压下继电器断电延时返回的延时误差,在整定范围内不超过0.1%整定值+10ms
在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量五次,实测时间的最大值与最小值之差
二付延时返回的触点可各自独立整定,时间整定范围均为0.02~9.99s,而延时整定值可以不同或相同
额定电压下继电器消耗的功率 ≤4VA
长期承受额定电压 110%
继电器在电压不大于250V、电流不大于1A(时间常数T = 5 ± 0.75ms直流有感电路中),触点断开容量为30W,在电压不大于250V,电流不大于1A,功率因素COSO = 0.4±0.1的交流电路中,触点断开容量为150VA。
继电器各电路与外露的非带电金属部分之间应能乘受有效值2kV,输入电路和触点之间应能承受1kV,50HZ交流电压,历时1min实验,应无绝缘击穿或闪络现象
温度范围 -10℃~+ 40℃
机械寿命 1x105次
电寿命 1x104次
重量 约0.5kg

外形尺寸
JSJ系列交流断电延时继电器尺寸图
