产品说明
SS-60型时间继电器主要用于各种交流控制回路中，使被控元件达到所需的延时，特别适用于各种要求延时精度高、功耗小的自动化设备中。
产品特点

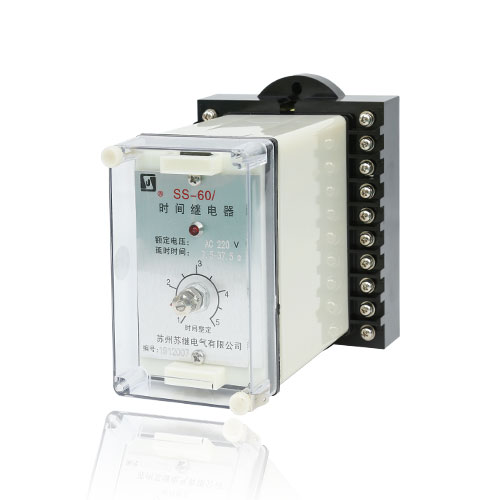

SS-60型时间继电器采用标准的结构，所有元件安装在可以插拔的机芯上，同一机芯可以有三种结构形式即A11K为嵌入式安装；A11H为突出安装后接线；A11Q为突出安装前接线，其外形尺寸，安装开扎尺寸见《尺寸图》。继电器外壳为黑色胶木，盖子为透明有机玻璃，可以清楚地观察到继电器的整定位置和发光二极管灯亮或灭，指示继电器动作与返回，取下有机玻璃盖，调节电位器旋钮可方便改变延时整定值，拨出机芯可方便地进行维修。
SS-60型时间继电器有降压回路、整流回路、滤波回路、稳压回路、振荡器、计数器和出口回路等几部分组成。采用微功耗CMOS集成电路，内有14级进位二进制计数器外，还提供组成RC振荡器的反相器，通过外接电阻、电容产生所要求振荡频率。当计数器输入端出现时钟脉冲时，计数器开始计数（下降沿计数），因而其各输出端可以按不同的分频数达到不同的延时要求。本CMOS集成电路有复位端“R”，当接通电源时，“R”端施加“1”电平，这时计数器输出全部清“o”。输出端Q4-Q10及Q12-Q14用来供继电器延时范围的选择，无需改变继电器内部元件参数达到各种延时规格的要求。计数器输出信号通过三极管放大推动执行继电器出口。
应用及安装
技术参数
继电器工作条件
a. 环境温度为-10~+50℃；
b. 大气压力：80~106kPa；
c．空气相对湿度为90％；
d. 工作位置垂直安装；
e. 应有防护风、沙、雨、雪的防护设备，及无腐蚀性气体、无爆炸性气体的环境中；
f. 无强烈的冲击振动。
技术数据
额定电压：交流50Hz，220、127、110、100V。
延时整定范围：
| 序号 | 最大整定值 | 延时范围 | P连接IC2 | 交流电源电压（V） |
| 1 | 37.5s | 7.5-37.5s | Q4(7脚) |
220 127 110 100 |
| 2 | 75s | 15-75s | Q5(5脚) | |
| 3 | 150s | 30-150s | Q6(4脚) | |
| 4 | 5min | 1-5min | Q7(6脚) | |
| 5 | 10min | 2-10min | Q8(14脚) | |
| 6 | 20min | 4-20min | Q9(13脚) | |
| 7 | 40min | 8-40min | Q10(15脚) | |
| 8 | 160min | 32-160min | Q12(1脚) | |
| 9 | 320min | 64-320min | Q13(2脚) | |
| 10 | 640min | 128-640min | Q14(3脚) |
触点形式：一转换
一致性：在额定电压下，环境温度为20±2℃时，任一整定点的10次测量的实际动作值中最大与最小值之差不大于10次算术平均值的1％。
电压影响的变差：在环境温度为20±2℃下，电源电压在80％—110％变化时．继电器任意整定点的动作值与额定电压时的动作值之差不大于±2%（取10次算术平均值)。
温度影响的变差：在额定电压下，环境温度在-10~+50℃变化时，继电器任意整定点动作值与20±2℃时动作值之差不大于±2%（取10次算术平均值)。
功率消耗：在额定电压下功率消耗
| 额定电压（V） | 功率消耗（VA） |
| 220 | 不大于3.5 |
| 127 | 不大于2 |
| 110 | 不大于1.7 |
| 110 | 不大于1.5 |
触点容量：在感性负载直流电路中（其时间常数为5±0.75ms)，当电压不大于250V，电流不大于0.4A时，触点容量不大于30W，
热稳定性：当环境温度为40℃时，在1.1倍额定电压下，继电器线圈的温升不超过65℃。
当温度为+40℃，经2周期(每周期为24h)的交变湿热试验，继电器备导电部分与外壳金属部位的绝缘电阻应不小于4MΩ。
各导电部位对外壳锁紧螺钉能承受50Hz、2000V电压历时1min试验，无击穿或闪络现象。 产品结构形式有：A11K，A11H，A11Q外形及安装尺寸见《尺寸图》。
电寿命：1×104次。
重量：不大于1Kg。
使用和维护
SS-60时间继电器为通电延时，其端子接线如图1所示。取下有机玻璃盖，将指针旋钮调到所需的整定位置。铭牌上整定值1~5是指延时范围的倍乘，如继电器延时范围15-75s，则指针指示“1”的位置是15s，“5”的位置是75s。在继电器外壳端子①、②间施加交流额定电压，这时继电器开始延时，当达到整定值时，延时结束，发光二级管亮，继电器⑤、⑥端子接通，并一直保持此状态直到断开电源时，继电器返回。使用时，继电器一次通电延时结束，下次接通间隔时间应大于3s。
继电器使用前应检查运输过程中是否发生损坏。
外形尺寸
