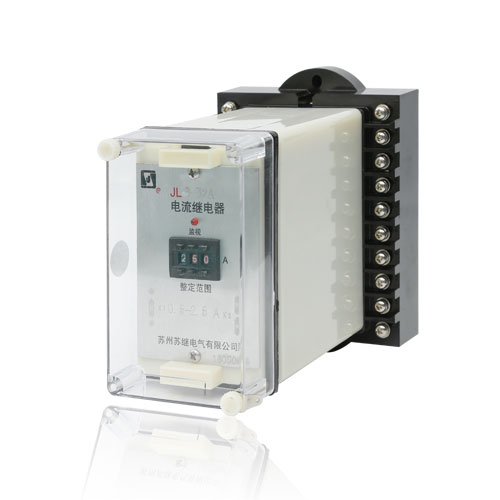

产品说明
JL-8、10W、20W、30W系列电流继电器（以下简称产品）适用于电机，变压器和输电线路的过负荷和短路保护线路中，作为起动元件。
产品特点

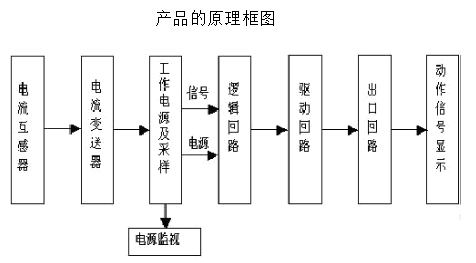

JL-8、10W、20W、30W、150系列电流继电器采用集成电路原理构成，它克服了原来电磁型电流继电器触点易抖动，工作时噪音大，动作值、返回系数难调整及运输后动作值易变等缺点，可代替DL-30、DL-20C、DL-10、DL-7电磁型电流继电器。它的性能优越于该类电流继电器，不需要有专门的直流辅助电源来作为继电器的工作电源，方便了用户，同时又节约直流电源的维护开支。
该产品的体积小，功耗低，可靠性高，抗干扰能力强，具有良好的抗振性，并可节约大量原材料，减少工作量，大大降低了劳动强度。该产品的推广使用具有重大的经济效益和社会效益。
应用及安装
技术参数
产品规格
主要功能及特点
1 具有动作指示信号；
2 具有电源监视信号；
3 过电流动作；
4 采用数字式拨轮开关来整定定值。
技术参数
1 额定参数及规格
额定电流(交流)：0.5A（5A）、1A（10A）、2A（15A）
额定频率；50Hz。
型号及产品结构代号见《尺寸图》

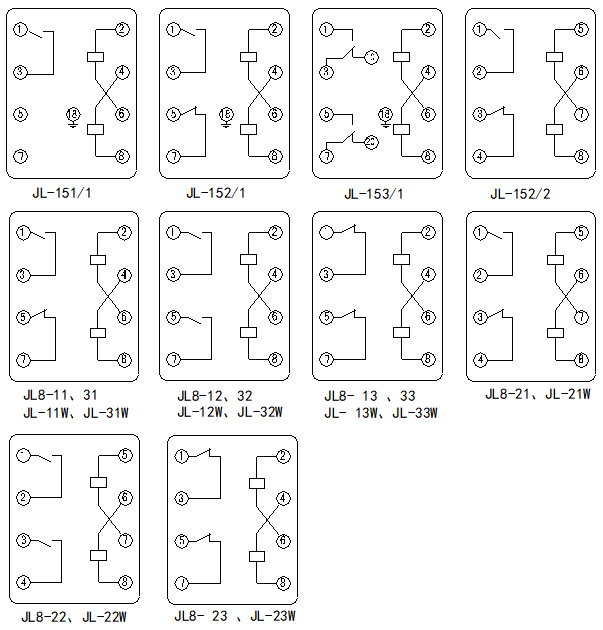

注: □为触点代号详见端子图。| 序号 | 型 号 | 结构代号 | 替代型号 |
| 1 | JL-3□W | A11K、A11H、A11Q | DY-30、JY-30 |
| 2 | JL-2□W | JK-1壳体 | DY-20C、JY-20 |
| 3 | JL-1□W | H02A、H02B | DJ-100、JY-10 |
| 4 | JL-15□/1 | A11K、A11H、A11Q | DY-30、JY-30 |
| 5 | JL-15□/2 | JK-1壳体 | DY-20C、JY-20 |
| 6 | JL8-1□ | H02A、H02B | DJ-100、JY-10 |
| 7 | JL8-2□ | JK-1壳体 | DY-20C、JY-20 |
| 8 | JL8-3□ | A11K、A11H、A11Q | DY-30、JY-30 |
产品规格
| 型 号 | 最大整定电流 | 额定电流 | 长期允许电流 | 电流整定范围 | 动作电流范围 |
| JL-□□W□/A | 5A | 5A | 5A | 0.5A～5A | 0.5A～5A |
| JL-□□W□/B | 20A | 10A | 12A | 2A～10A | 2A～20A |
| JL-□□W□/C | 100A | 20A | 15A | 5A～100A | 5A～100A |
| 型 号 | 最大整定电流 | 额定电流 | 长期允许电流 | 电流整定范围 | 动作电流范围 |
| JL8-□□A | 5A | 5A | 5A | 0.5A～5A | 0.5A～5A |
| JL8-□□B | 20A | 12A | 12A | 2A～20A | 2A～20A |
| JL8-□□C | 100A | 15A | 15A | 2A～100A | 5A～100A |
| 型号 | 最大整定电流(A) | 额定电流(A) | 电流整定范围(A) | ||
| 并联 | 串联 | 并联 | 串联 | ||
| JL-150 | 0.99 | 1 | 0.5 | 0.2～0.99 | 0.1～0.49 |
| 1.99 | 2 | 1 | 1～1.99 | 0.5～0.99 | |
| 19.9 | 20 | 10 | 5～19.9 | 2.5～9.99 | |
| 100 | 30 | 15 | 40～100 | 20～50 | |
| 199.8 | 40 | 20 | 100～199.8 | 50～99.9 | |
动作电流：在基准条件下，产品的最小动作电流应等于动作电流整定值，其平均误差不超过±5%（用户可根据实际需要，微调继电器中电位器，可实现对所需要的整定点无误差整定）；一致性误差不超过3%。
动作电流的平均误差= ×100%
返回系数：产品的返回系数不小于0.9。
功率消耗
| 系列型号 | 额定电流 | 功率消耗（VA） |
| JL-□□ | 5 A | 在额定电流下，线圈串联时功耗不大于1。 |
| 10A | ||
| 15A | 在电流为5A下，线圈并联功耗不大于0.8。 | |
| 注：为了减轻CT的负担，当整定电流在串并联整定值重叠区（例如：串联整定范围为2.5A～10A，并联整定范围为5A～20A，则重叠区为5A～10A）时，建议用户尽量采用并联运行的方式。 | ||
触点性能
在电压不大于250V，电流不大于2A，功率因数为0.4±0.1的交流回路中，产品输出触点的断开容量为150VA。
在电压不大于250V，电流不大于2A，时间常数为5ms±0.75ms的直流有感负荷中电路中，产品输出触点的断开容量为30W。
输出触点电路在上述规定的负荷条件下，产品应可靠动作与返回5×104次。
抗干扰性能
1 产品应能承受GB/T 14598.13-1998规定的频率为1MHz及100kHz衰减震荡波（第一个半波电压幅值共模为2.5kV，差模为1.0kv）（专用收发信机通道差模为2.5kv）脉冲群干扰试验。
2 产品应能承受GB/T 14598.14-1998中规定的严酷等级为III级的静电放电干扰试验（当打开壳罩时，严酷等级应降低一级）。
3 产品应能承受GB/T 14598.9-1995第4章规定严酷等级为III级的辐射电磁场干扰试验。
4 产品应能承受GB/T 14598.10-1997第4章规定的严酷等级为III级的快速瞬变干扰试验。
机械寿命：产品的输出触点不接负荷，应能可靠地动作和返回105次。
动作时间：产品的动作时间在1.1倍实测动作值（10次动作的平均值）时，动作时间不大于80ms，在2倍实测动作值时，动作时间不大于40ms，当复查动作时间时，允许测量5次。
绝缘性能
1 产品下列部位应进行绝缘性能测试：
a) 各导电电路分别与地之间；
b) 无电气联系的各电路之间。
2 绝缘电阻：对3.9.1所列部位，用开路电压为500V的测试仪器测定，其绝缘电阻不小于300 MΩ。
3介质强度：对3.9.1所列部位，能承受频率为50Hz的交流检验电压2kV（有效值），历时1min的检验，无闪络或击穿现象。
机械性能
工作条件：能承受严酷等级为Ⅰ级的振动响应、冲击响应试验。
运输条件：能承受严酷等级为Ⅰ级的振动耐久、冲击耐久和碰撞试验。
环境条件
a) 环境温度
长期工作温度： －10℃～+50℃，24h内平均温度不高于25℃；
环境温度极端范围的极限值为－25℃和+70℃，在该极限值下不施加激励量，产品不出现不可逆变化，温度恢复后，产品能正常工作；
b) 湿度：最湿月的平均最大相对湿度为90%，同时该月的月平均温度为25℃，且表面无凝露。最高温度为+40℃，平均最大相对湿度不超过50%；
c) 大气压力：80 kPa～110kPa。

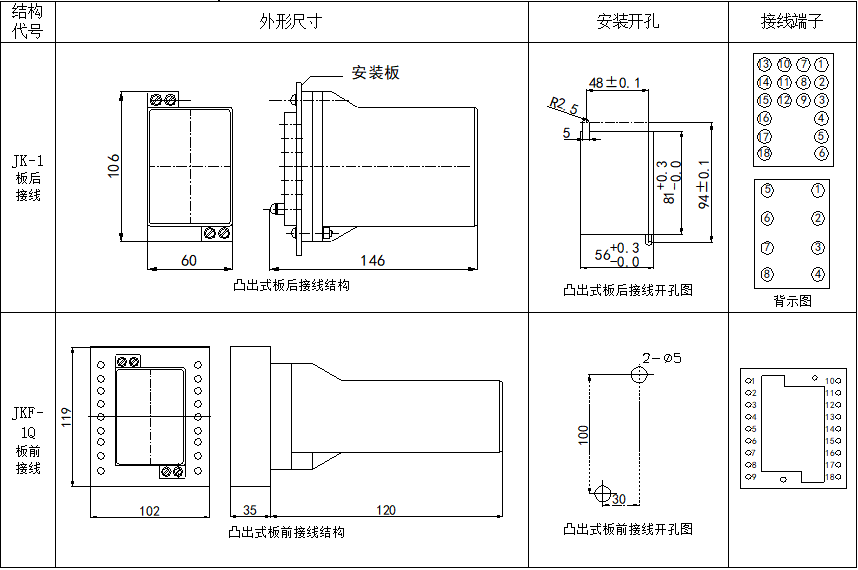

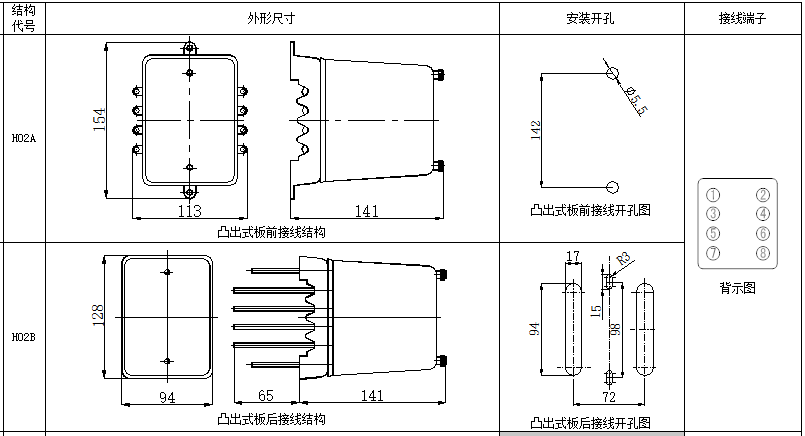

外形尺寸
