DX-3型闪光继电器

DX-3型闪光继电器用作信号指示之用,当被保护系统发生故障是,主保护继电器动作时,通过闪光继电器的接点控制各种灯光信号。

型号 :【静态型继电器】DX-3
品牌 : 【苏继电气】
产品说明
DX-3型闪光继电器用作信号指示之用,当被保护系统发生故障是,主保护继电器动作时,通过闪光继电器的接点控制各种灯光信号。
产品特点
动作原理及结构
当继电器的供电回路,在继电器上加额定电压时,并联电容经附加电阻充电,电压逐渐升高,当电压升高到中间继电器的动作电压时,继电器动作,断开供电回路。此时电容器经中间继电器放电,保持继电器动作位置电压逐渐下降,当电容器两端下降到中间继电器的返回电压时,继电器释放,可动部分返回原来位置,接通供电回路,开始重复上述循环。
应用及安装

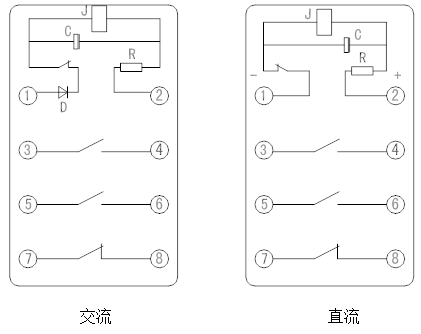

DX-3型闪光继电器接线图
技术参数
1.继电器的规格见表
额定电流(V) 触点数
DC 48,110,220 二付动合,一付动断
AC 220,110
2.继电器停止工作,可动部分返回到原位置的电压不小于3%的额定电压。
3.闪光频率为每分钟40次-100次。
4.在额定电压下功率消耗直流不大于7W交流不大于12VA。
5.触点长期允许通过5A闭合电流。
6.介质强度:耐受交流50Hz,2kV试验电压,历时1min应无击穿或闪络现象。
7.线圈电阻
DX-3型 直流电压 220V 110V 48V
线圈电阻 2700V 2700V 810V
串接电阻 1.5KV /10W+2KV /7.5W 1.5KV /10W 1.5KV /10W

外形尺寸
DX-3型闪光继电器尺寸图
