产品说明
产品特点

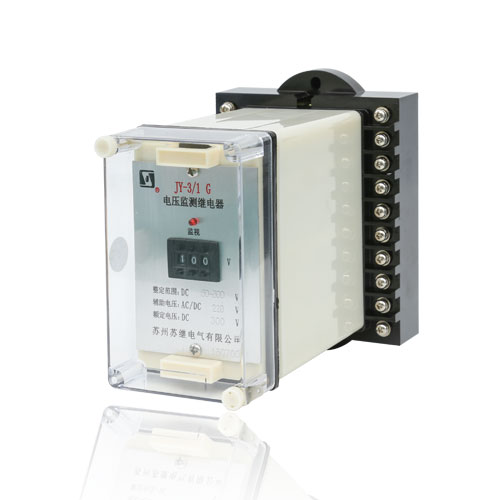

JY-3/1G型电压监测继电器是为直流电源装置设计的监视电压继电器产品可以监测一路直流母线电压的状态当母线的电压高于或者低于整定值时继电器给出不同的指示信号，当电压大于整定值时，继电器动作，监测红灯灭。当电压低于整定值时，继电器不动作，红灯亮。
应用及安装
需要监测的直流电压加于端子2(正)、4(负)之间:辅助电源:直流220V加于端子6、8之间，辅助电源交直流通用。
当端子2、4上的电压低于整定值时继电器不动作红灯亮，触点保持上图所示状态。
当端子2、4上的电压高于整定值时继电器出口动作触点的状态发生改变常开触点接通，红灯灭。
技术参数
1.动作电压
产品的最小动作电压应等于动作电压整定值其平均误差不超过±5%一致性不大于整定值的5%
动作电压平均误差=(五次测量平均值-整定值)/整定值×100%
2.返回系数
产品在任一整定点的返回电压与动作电压之比不小于0.9
3.动作时间
在施加1.1倍动作值的条件下产品的动作时间不大于50ms
4.其余技术条件满足通用继电器的要求。
