产品说明

产品特点

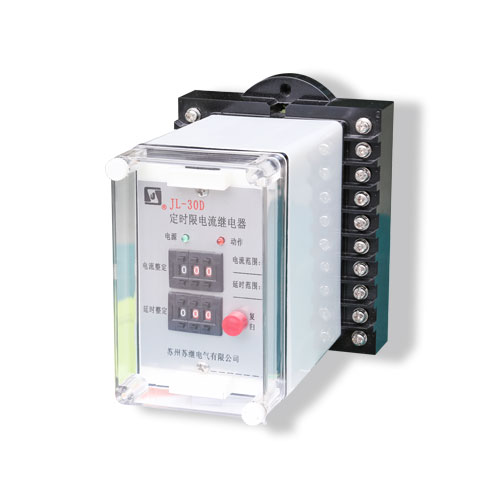

JL-30D定时限电流继电器主要用于发电机、变压器、输变电线路中,作为电力系统交流回路过负荷或短路的启动元件,给出报警信号或切除故障;具有数码整定精度高、范围宽、整定方便、动作速度快、返回系数高、功耗低等特点。
应用及安装

技术参数
辅助电源 | 整定范围 | 返回系数 | 整定误差 | 功耗 | 触点容量 | 触点寿命 |
通用:AC 80~260V DC 110~220V 其他:AC/DC 48V、24V |
0.1~10A | 0.9~0.97 | 电流整定误差不大于3%,时间整定误差不大于满刻度值的1%或1个最小整定 | <5W |
U≤250V时,信号触点容量为30VDC 5A、250VAC 5A; 常开触点容量250VDC 2A。 |
105次 |
外形尺寸

资料下载
