产品说明
DZ-10系列继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。
产品特点

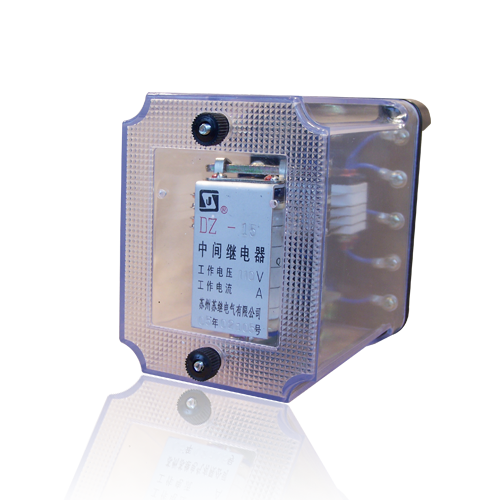

DZ-10系列继电器为电磁式直流电压动作继电器，可以前面接线或后面接线，采用透明壳罩，可以观察到继电器动作情况。当直流电压加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开，当断开电源时，衔铁在触点片压力作用下，返回到原始状态。
应用及安装
检查项目和要求
a. 检查壳罩及内部机芯有无在运输中的损坏现象。
b. 触点间隙：动合触点不小于1.5mm，动断触点不小于1mm，触点超行程不小于0.3mm。
c. 检查动作电压和返回电压等。
a. 检查壳罩及内部机芯有无在运输中的损坏现象。
b. 触点间隙：动合触点不小于1.5mm，动断触点不小于1mm，触点超行程不小于0.3mm。
c. 检查动作电压和返回电压等。
技术参数
| 型号 | DZ-15 | DZ16 | DZ-17 |

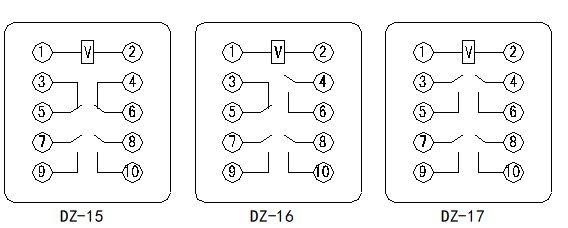

| 触点形式 | 2动合，2动断 | 2动合，2动断 | 4动合 |
| 直流额定电压(V) | 220、110、48、36、24、12 | ||
| 动作电压 | 不大于额定电压的70%，不小于额定电压的30% | ||
| 返回电压 | 不小于额定电压的5% | ||
| 动作时间 | 在额定电压下不大于45ms | ||
| 功率消耗 | 在额定电压下不大于5W | ||
外形尺寸
