产品说明
DZJ-10系列中间继电器，是作为一种辅助继电器，用于交流电源系统、以增加触点数量和触点容量。
产品特点

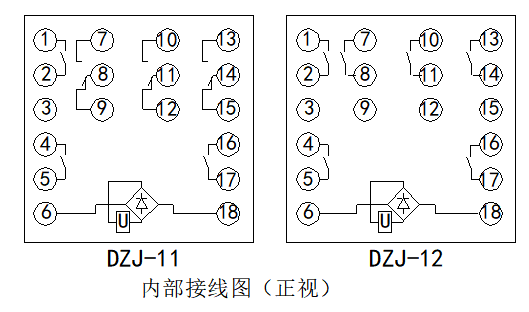

继电器采用JK-1型壳体，将DZJ-200机芯装入壳体中具有透明的壳罩可以清楚观察到继电器的内部结构，内部接线图见下图。
继电器系电磁式继电器，当交流电压通过整流块加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。断开电源时，衔铁在接触片的压力作用下返回到原始状态，动合触点断开动断触点闭合。
继电器系电磁式继电器，当交流电压通过整流块加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。断开电源时，衔铁在接触片的压力作用下返回到原始状态，动合触点断开动断触点闭合。
应用及安装
技术参数
| 型号 | DZJ-11 | DZJ-12 |
| 触点形式 |
三动合 三转换 |
六动合 |
| 交流额定电压（V） | 380、220、110 | |
| 动作电压 | 不大于额定电压的80％，不小于额定电压的30％ | |
| 返回电压 | 不小于额定电压的5％ | |
| 动作时间 | 在额定电压下不大于O.05s | |
| 功率消耗 | 在额定电压下不大干5VA | |
| 寿命 | 继电器的电寿命不低于10万次 | |
| 触点断开容量 | 在电压不超过250V、电流不超过1A的直流有感负荷电路(时间常数为5±0.75ms)中，继电器的触点能断开50W | |
| 在电压不超过250V、电流不超过1A的交流电路（功率因数为0.4±0.1)中，继电器触点能断开250VA | ||
| 触点长期允许通过电流不大于5A | ||
| 介质强度 | 继电器所有电路连在一起与外露的非带电金属部分或外壳之间以及在触点回路对线圈回路之间应能承受2000V，历时1min的试验电压而无击穿或闪络现象；不同触点组之间应能耐受交流1000V的试验电压，历时1min | |
| 重量 | 1.5kg | |
外形尺寸
资料下载
