产品说明
DZB-10B系列中间继电器用于直流操作的各种保护和自动控制线路中作为辅助继电器,以增加触点的数量及触点的容量。DZB-11B、12B、13B为电压启动电流保持的中间继电器;DZB-14B为电流启动电压保持的中间继电器。DZB-l5B为电流或电压动作,电流保持或电压保持的中间继电器。
产品特点

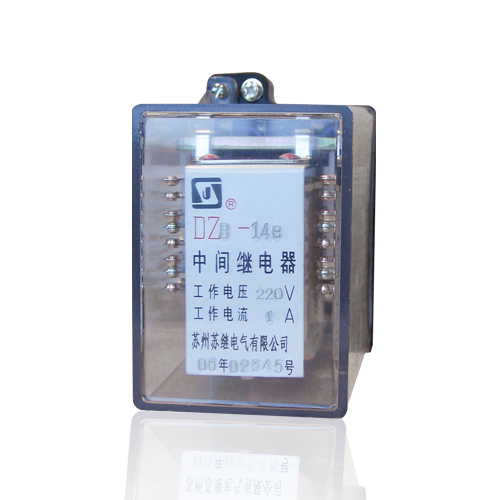

继电器为电磁式动作继电器。采用JK-1型壳体,将DZB-200机芯装入壳体中,具有透明的壳罩,可以清楚观察到继电器的内部结构。
当动作电压(或电流)加在线圈两端时,衔铁向闭合位置移动,此时,动合触点闭合,动断触点断开,断开电源时,由于具有电压(或电流)保持绕组磁场的存在,所以衔铁仍然闭合,只有保持绕组断电后,衔铁在接触片的压力作用下返回到原始状态,动台触点断开,动断触点闭合。
当动作电压(或电流)加在线圈两端时,衔铁向闭合位置移动,此时,动合触点闭合,动断触点断开,断开电源时,由于具有电压(或电流)保持绕组磁场的存在,所以衔铁仍然闭合,只有保持绕组断电后,衔铁在接触片的压力作用下返回到原始状态,动台触点断开,动断触点闭合。
应用及安装
技术参数
动作值:
a. 动作电流不大于80%额定电流;
b. 动作电压不大于70%额定电压,不小于30%额定电压。
返回值:
不小于3%的额定值。
保持值:
a. 保持电流不大于额定电流的80%;
b. 保持电压不大于额定电压70%。

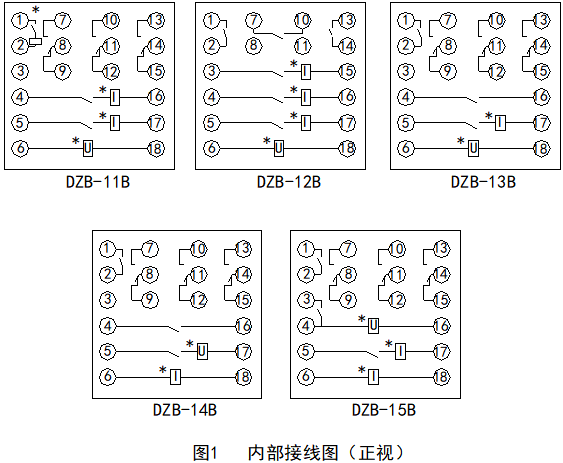

型号 | 直流额定值 | 自保持值 | 自保持绕组数 | 触点数量(付) | |||||
电压(V) | 电流(A) | 电流(A) | 电压(V) | 电流 | 电压 | 动合 | 动断 | 转换 | |
DZB-11B |
220 110 48 |
- | 0.5、1、2、4、8 | - | 3 | - | 3 | - | 3 |
24 | 2、4 | ||||||||
DZB-12B |
220 110 48 |
- | 0.5、1、2、4、8 | - | 3 | - | 6 | - | - |
24 | 2、4 | ||||||||
DZB-13B |
220 110 48 |
- | 0.5、1、2、4、8 | - | 1 | - | 3 | - | 3 |
24 | 4、8 | ||||||||
DZB-14B | - | 0.5、1、2、4、8 | - | 220、110 | - | 1 | 3 | - | 3 |
1、8 | 48 | ||||||||
2 | 24 | ||||||||
DZB-15B | - | 0.25、0.5、1、2、4、8 | 0.25、0.5、1、2、4、8 |
220 110 48 24 |
1 | 1 | 3 | - | 3 |
220 110 48 24 |
- | 0.25、0.5、1、2、4、8 | - | 2 | - | ||||
动作值:
a. 动作电流不大于80%额定电流;
b. 动作电压不大于70%额定电压,不小于30%额定电压。
返回值:
不小于3%的额定值。
保持值:
a. 保持电流不大于额定电流的80%;
b. 保持电压不大于额定电压70%。
外形尺寸
