产品说明
DZS-10B系列中间继电器用于各种保护和自动控制线路中，以增加保护和控制线路的触点数量和触点容量。
DZS-11B、13B为动作延时，DZS-12B、14B为返回延时继电器，DZS-15B、16B带延时动作和电流保持。
DZS-11B、13B为动作延时，DZS-12B、14B为返回延时继电器，DZS-15B、16B带延时动作和电流保持。
产品特点

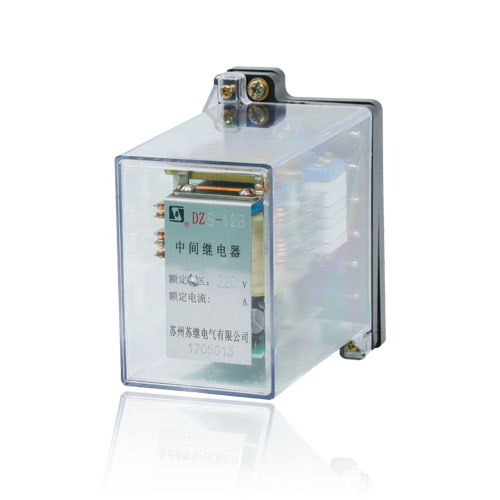

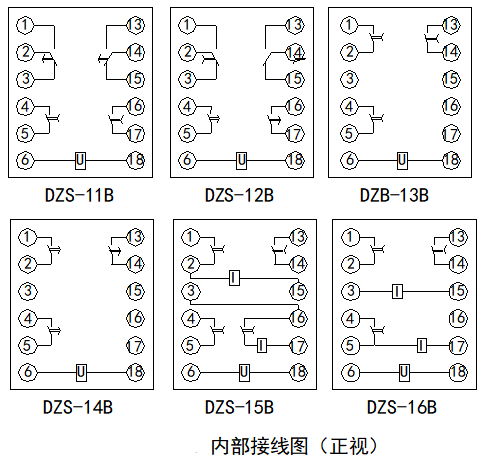

继电器为电磁式动作继电器，采用JK-1型壳体，将DZS-200机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。内部接线图见下图。
继电器分为动作延时和返回延时两种。在继电器铁芯上面装有阻尼环，当线圈通电或断电时，阻尼环中感应电流所产生的磁通阻碍主磁通的增加或减少，由此获得继电器动作延时或返回延时。
继电器分为动作延时和返回延时两种。在继电器铁芯上面装有阻尼环，当线圈通电或断电时，阻尼环中感应电流所产生的磁通阻碍主磁通的增加或减少，由此获得继电器动作延时或返回延时。
应用及安装
技术参数
| 型号 | 延时方式 | 触电形式 |
| DZS-11B | 动作延时 | 二动合二转换 |
| DZS-12B | 返回延时 | |
| DZS-13B | 动作延时 | 三动合 |
| DZS-14B | 返回延时 | |
| DZS-15B | 动作延时 | 四动合 |
| DZS-16B | 动作延时 | 三动合 |
| 动作电压不大于70％额定电压，不小于30％额定电压。返回电压不小于3％额定电压 | ||
| 动作延时在额定电压下不小于O.06s | ||
| 返回延时，在额定电压下返回时间不小于O.5s | ||
| 功率消耗 | 在额定电压下不大于5W | |
| 触点断开容量 | 在电压不超过220V，电流不超过1A的直流有感负荷电路(τ=5±0.75ms)中，断开容量为50W；在交流回路中为250VA。触点长期允许通过电流不大于5A。 | |
| 重量 | 不超过1.5kg | |
| 调试方法 | 触点间隙：动合触点不小于1.5mm，动断触点不小于1mm，触点超行程不小于O.3mm | |
| 调整触点片压力和改变隔磁片的厚度，可以改变电压值和延时时间。 | ||
外形尺寸
