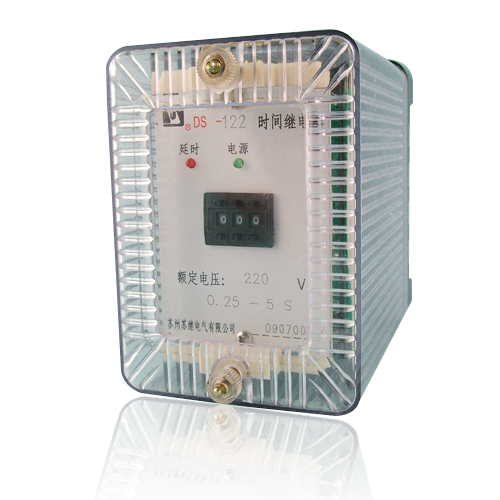

产品说明
DS-110、120系列时间继电器（简称继电器）作为辅助元件用于各种保护及自动装置中使被控元件达到所需的延时，在保护装置中用以实现主保护与后备保护的选择性配合。
产品特点
DS-110、120系列时间继电器是将DS-30机芯放入10壳体中。具有DS-30时间继电器的优点，其开孔尺寸及接线图与DS-110、120系列时间继电器完全一致。
该继电器系一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电，本系列中的交流时间继电器其内部装有桥式整流器，将电源整流后供给电磁铁。每台继电器内均有两付瞬时转换触点，一付延时主触点(终止触点)，根据不同的规格，可以按装一付滑动延时触点，其延时整定值，可以等于或小于延时主触点的整定值。
继电器没有动作时，瞬时转换触点的常闭触点闭合，延时接点断开，拖针指零，当向电磁供电后，电磁铁吸合，瞬时转换触点进行瞬时切断，钟表机构开始转动，延时动触点向闭合方移动，根据延时触点的整定滑动触点及主触点先后接通，主触点接通后于止档限止机构的转动，机构停止继电器将可长期停留在主触点闭合的状态下，当电源断开各触点瞬时复归至原来状态。
应用及安装
技术参数
| 型 号 | 电源种类 | 额定电压（V） | 时间整定范围（s） | 触点形式 |
| DS-111C |
直流
|
220 110 48 24 |
0.125～1.25 |
1副瞬动转换触点 1副滑动主触点 1副终止主触点 |
| DS-112C | 0.25～5 | |||
| DS-113C | 1～10 | |||
| DS-111 | 0.125～1.25 | |||
| DS-121 | 交流 |
110 127 220 380 |
0.125～1.25 | |
| DS-122.125 | 0.25～5 | |||
| DS-123.126 | 1～10 |
| 型号 | 触点断开容量 | 动作值 | 返回值 | 功耗 | 整定时间(s) |
变差 (s) |
| DS-111C | 直流有感负荷电路中各触点断开50W |
DS111～116 ≤70%Un DS111C～113C≤75%Un |
≥5%Un |
DS111～116 ≤10W DS111C～113C≤7.5W |
1.5 | 0.07 |
| DS-112C | ||||||
| DS-113C | 5 | 0.16 | ||||
| DS-111～116 | ||||||
| DS-121 | ≤85%Un | ≤35VA | 10 | 0.25 | ||
| DS-122.125 | ||||||
| DS-123.126 | 20 | 0.5 |
注: 1.型号后带“C”者线圈可长期耐受110%Un其它则耐受110％Un 1.5～2分钟温升温升仍在允许范围内。
2.动作时间变差系指在同一整定值上测量10次中最大和最小动作时间之差。
继电器主接点延时整定值误差应符合下表规定.
| 整定时间(s) |
整定值 误差(s) |
整定时间(s) | 整定值误差(s) | 整定时间(s) |
整定值误差 (s) |
整定时间(s) |
整定值误差 (s) |
| 1.5 | ±0.15 | 5 | ±0.25 | 10 | ±0.30 | 20 | ±0.05 |
| 1 | ±0.08 | 3.7 | ±0.15 | 7.5 | ±0.25 | 15 | ±0.04 |
| 0.5 | ±0.06 | 2.5 | ±0.15 | 5 | ±0.20 | 10 | ±0.03 |
| 0.2 | ±0.05 | 1.2 | ±0.11 | 2.5 | ±0.17 | 3 | ±0.02 |
使用注意事项
使用时应注意继电器的额定工作方式，若将短时工作的继电器用于线圈回路长期带电的场合，则继电器线圈必过热而损坏。

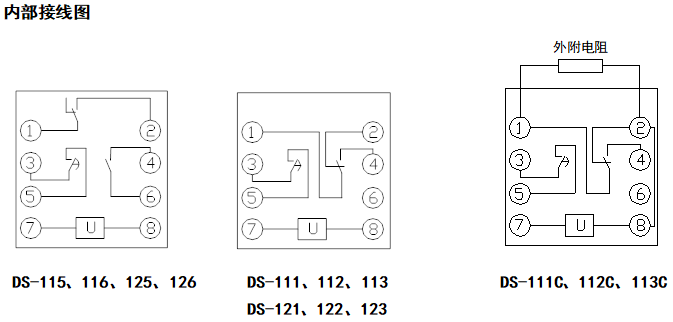

长期工作继电器有外附电阻，Rf按图在使用时应正确接人。
继电器应装在与水平面垂直的屏板上，并且在投入运行前应使继电器通电动作，以于各运动部位不能复归至原位，而引起延时的误差。
继电器在维修时，其钟表机构部分各另件应使用航空汽油清洗之后在各可动部位(滑动接触部位)点以适量4号航空仪表油，在由磁铁直接带动的凸轮与扇形齿板问涂以低温脂。
电磁部分，动铁心及线圈管中也应擦试清洁。
继电器使用温度范围：—20—十40℃。

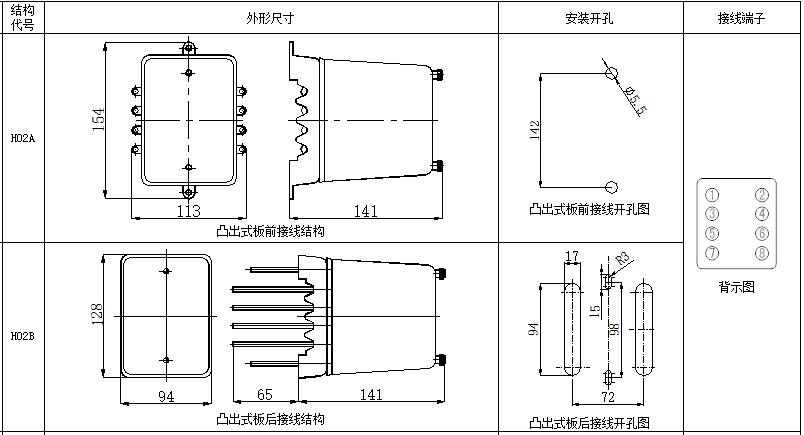

外形尺寸
