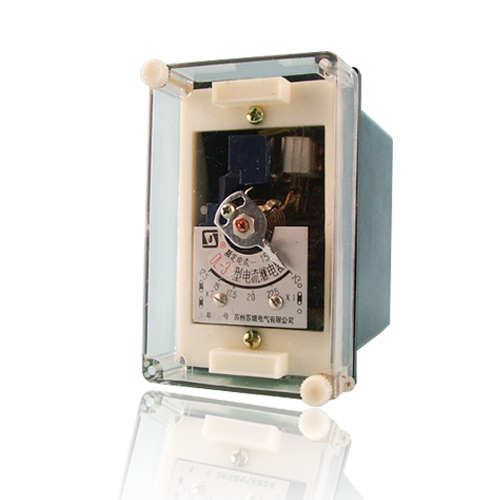

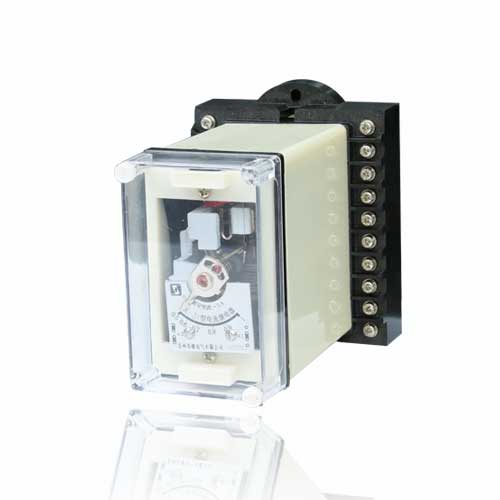

产品说明
DL-30系列电流继电器,用于电机、变压器和输电线的过负荷和短路保护线路中,作为起动元件。
产品特点
继电器系电磁式,瞬时动作,磁系统有两个线圈,线圈出头接在底座端子上,用户可以根据需要串并联,因而可使继电器整定变化一倍。
继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩,从而可以改变继电器的动作值。
继电器的动作:电流升至整定值或大于整定值时,继电器就动作,动合触点闭合,动断触点断开。当电流降低到0.8倍整定值时,继电器就返回,动合触点断开,动断触点闭合。
继电器有AllK,AllH,A11Q三种结构见《尺寸图》。
继电器的重量:约0.6kg。
继电器的重量:约0.6kg。
应用及安装

技术参数
触点的数量
型 号 | 触 点 数 量 | |
动 合 | 动 断 | |
DL-31 | 1 | |
DL-32 | 1 | 1 |
DL-33 | 2 | 1 |
DL-34 | 1 | 2 |
按整定值的范围来分:每整定值的动作误差不大于±6%,见表2。
继电器刻度极限误差不大于6%。
动作值的变差不大于6%。
对于DL-31、32、33、34电流继电器的返回系数不大于0.8,最大整定电流为200A的不大于0.7。
动作时间:在1.1倍动作值时,动作时间不大于0.12s;在2倍动作值时间不大于0.04s。
过电流能力:线圈串联,从整定值均匀地上升至表3中所列的最大电流时,继电器不应有使得动合触点不工作的振动。经五次后,继电器仍能满足本技术条件的要求。
过电流:继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。
当无外来的碰撞和振动时,继电器的各整定(第一点除外)位置上的工作电流为0.6整定值时,其动断触点应可靠地闭合电路。
在动作和返回电流下:继电器的可动系统不应当停滞在中间位置。
表2
当周围空气的相对湿度不大于85%,继电器的电路对外壳(外壳上的非导电金属部分)的绝缘电阻,用500V兆欧表测量应当不小于300MF2。表2
型 号 | 最大整定电流(A) | 额定电流(A) | 长期允许电流(A) | 电流整定范围(A) | 动作电流(A) | |||
线圈串联 | 线圈并联 | 线圈串联 | 线圈并联 | 线圈串联 | 线圈并联 | |||
DL-31 DL-32 DL-33 DL-34 |
0.0064 | 只有一点刻度 | 0.0032 | 0.0064 | ||||
0.01 | 0.02 | 0.04 | 0.02 | 0.04 | 0.0025~0.01 | 0.0025~0.005 | 0.005~0.01 | |
0.05 | 0.08 | 0.16 | 0.08 | 0.16 | 0.0125~0.05 | 0.0125~0.025 | 0.025~0.05 | |
0.2 | 0.3 | 0.6 | 0.3 | 0.6 | 0.05~0.2 | 0.05~0.1 | 0.1~0.2 | |
0.6 | 1 | 2 | l | 2 | 0.15~0.6 | 0.15~0.3 | 0.3~0.6 | |
2 | 3 | 6 | 4 | 8 | 0.5~2 | 0.5~1 | 1~2 | |
6 | 6 | 12 | 6 | 12 | 1.5~6 | 1.5~3 | 3~6 | |
10 | 10 | 20 | 10 | 20 | 2.5~10 | 2.5~5 | 5~10 | |
15 | 10 | 20 | 15 | 30 | 3.75~15 | 3.75~7.5 | 7.5~15 | |
20 | 10 | 20 | 15 | 30 | 5~20 | 5~10 | 10~20 | |
50 | 15 | 30 | 20 | 40 | 12.5~50 | 12.5~25 | 25~50 | |
100 | 15 | 30 | 20 | 40 | 25~100 | 25~50 | 50~100 | |
200 | 15 | 30 | 20 | 40 | 50~200 | 50~100 | 100~200 |
型 号 | 最大整定电流(A) | 最大试验电流(A) |
DL-31 DL-32 DL-33 DL-34 |
0.0049 | 0.025 |
0.0064 | 0.032 | |
0.01 | 0.05 | |
0.05 | 0.25 | |
0.2 | 1 | |
0.6 | 3 | |
2 | 10 | |
6 | 30 | |
10 | 50 | |
15 | 75 | |
20 | 100 | |
50 | 200 | |
100 | 200 | |
200 | 200 |
系 列 | 最大整定值 | 最小整定值 | 最小整定值时的功效消耗(VA) |
DL-30 | 0.0064 | 0.0064(只有一点刻度) | |
0.01 | 0.0025 | 0.4 | |
0.05 | 0.0125 | 0.4 | |
0.2 | 0.05 | 0.55 | |
0.6 | 0.15 | 0.55 | |
2 | 0.5 | 0.55 | |
6 | 1.5 | 0.55 | |
10 | 2.5 | 0.8 | |
15 | 3.75 | 0.8 | |
20 | 5 | 0.8 | |
50 | 12.5 | 6 | |
100 | 25 | 20 | |
200 | 50 | 20 |
继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘,能耐受50Hz交流电压2kV历时1min的试验。
触点断开容量:当电压不大于250V及电流不大于2A时,触点的断开功率,在具有电感负荷的直流电路(时间常数不大于5×10-3s)中为50W,在交流电路中为250VA。
功率消耗:在最小整定值处,继电器的线圈所消耗的功率不超过表4的数据。
当周围介质度为+40℃时,继电器在表2和表3所示的长期允许电流,电压下长期工作时,不会有绝缘和其他电气元件的损坏,而线圈的温升不大于60'K。
寿命:继电器电寿命500次,机械寿命为5000次。
使用和维护
继电器使用,需取去外壳,拔出机器,检查有无在运输中产生的损坏,如动片碰到磁板,游丝各圈相碰,动牌轴上的摩擦等,为此,将继电器的指针整定在第一整定点上,用手将可动系统往磁板方向转动,然后放开,可动系统应当转回到原来位置直到止档,然后进行必要的调整和整定。
继电器在重新调整时,必须保证:
可动系统的轴向活动量在0.15~0.3mm之间。
动片与磁极间的报气隙,应当保证继电器在规定的任何工作情况下,动片和磁板不得相碰。
具有动合触点和动断触点的继电器,在动作过程中,桥形触点不得同时接触一动合静触点和一动断静触点。
当指针由第一刻度值旋向最终刻度值时,游丝各圈不相磁。
继电器动作时,桥形触点应当在静触点的中心线上滑动(公差±lmm),动、静触点总气隙不小于2mm。
静触点和限制片之间的距离应不大于0.3mm。
在调整继电器的动作值时,最小整定值的调整主要是改变游丝反作用力的大小,最大整定值的调整,主要是改变动片和磁板间的气隙等。
不宜润滑继电器轴和轴承。
不允许用砂纸或其它粗造料清洁触点,宜用锋利的刀刃或清洁的细磨石清洁触点,然后用清洁的、柔软的布片擦干净,避免用手指接触触点。

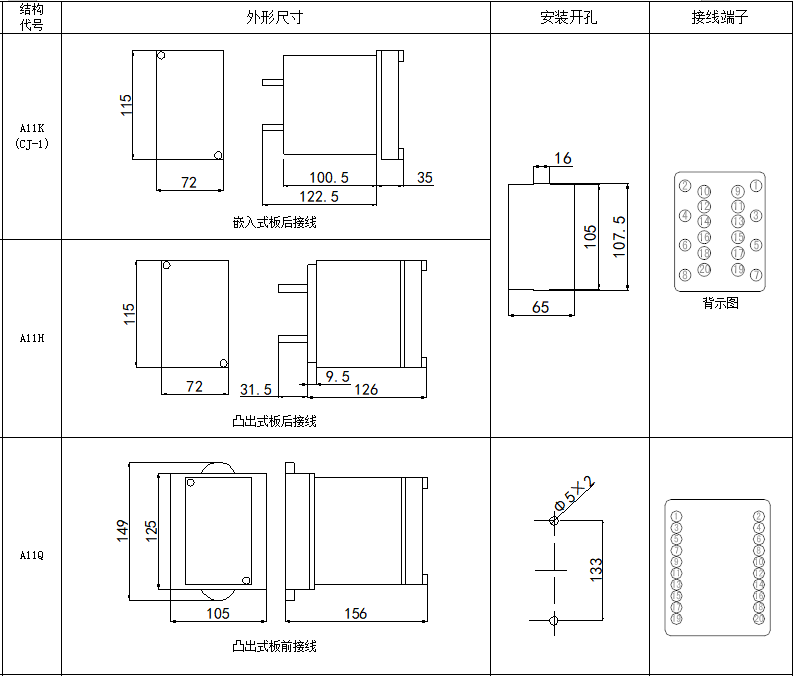

外形尺寸
