产品说明
DL-20C系列电流继电器用于电机、变压器及输电线路的过负荷和短路的继电保护线路中，作为启动元件。
产品特点

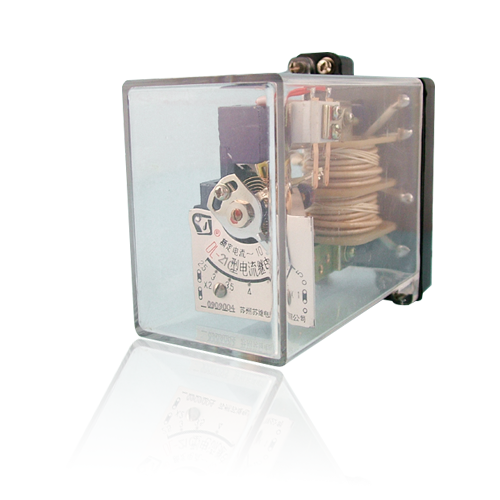

DL-20C系列电流继电器采用JK-1、JKF-1Q型壳体，将DL-30机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构，外形尺寸及开孔图见《尺寸图》。
DL-20C系列电流继电器是瞬时动作电磁式继电器，当电磁铁线圈中有电流通过时，衔铁克服反作用力矩而处于动作状态，当电流升高到整定值(或大于整定值）时，继电器立即动作，动合触点闭合，动断触点断开。当电压降低到0.8倍整定值时，继电器立即返回，动合触点断开，动断触点闭合。
DL-20C系列电流继电器铭牌刻度值及额定值是指电流继电器线圈串联时，转动刻度盘上指针，可改变游丝的作用力矩，从而可以改变继电器动作值。
DL-20C系列电流继电器铭牌刻度值及额定值是指电流继电器线圈串联时，转动刻度盘上指针，可改变游丝的作用力矩，从而可以改变继电器动作值。
应用及安装
技术参数

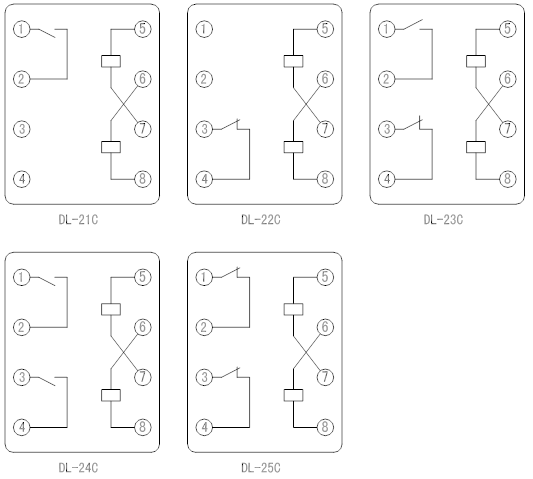

接触系统的组合形式
使用和维护
| 型号 | 触点数量 | |
| 动合 | 动断 | |
| DL-21C | 1 | |
| DL-22C | 1 | |
| DL-23C | 1 | 1 |
| DL-24C | 2 | |
| DL-25C | 2 | |
继电器技术数据：见下表。
动作时间：过电流继电器在1.1倍整定值时，动作时间不大于0.12s。在2倍整定值时，动作时间不大于O.04s。
触点断开容量：在电压不大于250V，电流不大于2A时的直流有感负荷电路(时间常数不大于5±O.75ms)中，断开容量为50W；在交流电路中为250VA。
重量: 约0.6kg。
| 型号 | 最大整定电流（A） | 额定电流（A） | 长期允许电流 （A） | 电流整定范围（A） | 动作电流（A） | 功率消耗（VA） |
返回 系数 |
|||
| 线圈串联 | 线圈并联 | 线圈串联 | 线圈并联 |
线圈 串联 |
线圈 并联 |
|||||
| DL-20C | 0.05 | 0.08 | 0.16 | 0.08 | 0.16 | 0.0125-0.05 | 0.0125-0.025 | 0.025-0.5 | 在额定值下线圈串联时不大于20 | 0.8 |
| 0.2 | 0.3 | 0.6 | 0.3 | 0.6 | 0.05-0.2 | 0.05-0.1 | 0.1-0.2 | |||
| 0.6 | 1 | 2 | 1 | 2 | 0.15-0.6 | 0.15-0.3 | 0.3-0.6 | |||
| 2 | 3 | 6 | 4 | 8 | 0.5-2 | 0.5-1 | 1-2 | 在电流为5A线圈并联时不大于15 | ||
| 6 | 6 | 12 | 6 | 12 | 1.5-6 | 1.5-3 | 3-6 | |||
| 10 | 10 | 20 | 10 | 20 | 2.5-10 | 2.5-5 | 5-10 | |||
| 20 | 10 | 20 | 15 | 30 | 5-20 | 5-10 | 10-20 | |||
| 50 | 15 | 30 | 20 | 40 | 12.5-50 | 12.5-25 | 25-50 | |||
| 100 | 15 | 30 | 20 | 40 | 25-100 | 25-50 | 50-100 | |||
| 200 | 15 | 30 | 20 | 40 | 50-200 | 50-100 | 100-200 | 0.7 | ||
使用和维护
继电器使用时，需取去外壳，拨出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动片轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。
继电器在重新调整时，必须保证：
可动系统的轴向活动量在0.15-0.3mm之间。
动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁极不得相碰。
具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。
当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。
继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。
静触点和限制片之间的距离应不大于O.3mm。
在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，最大整定值的调整，主要是改变动片和磁板间的气隙等。
不宜润滑继电器轴和轴承。不允许用砂纸或其它粗糙材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。

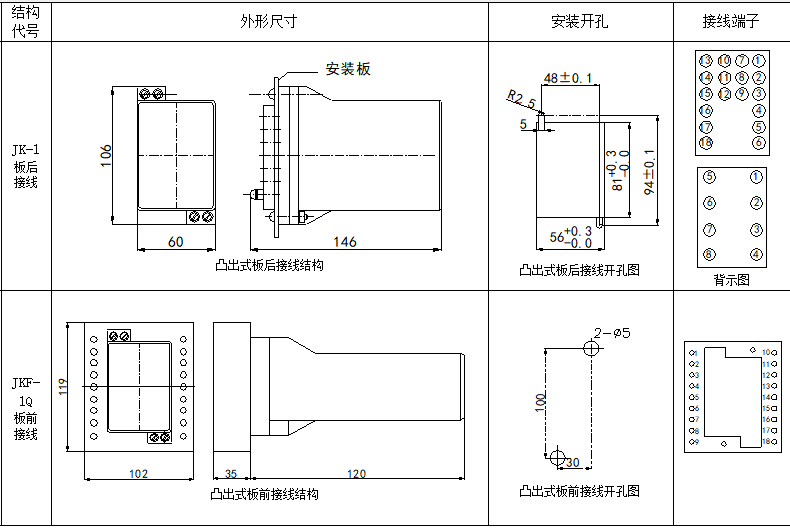

外形尺寸
