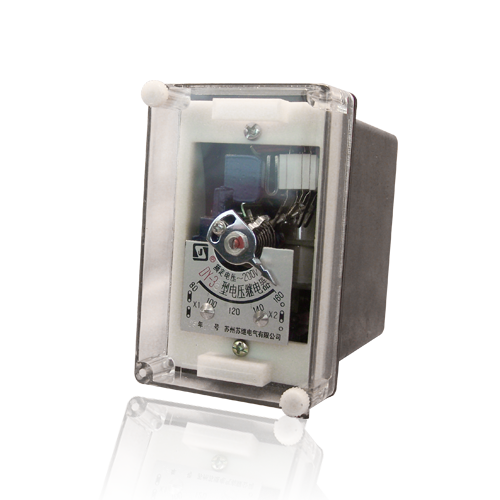

DY-30/Z型电压继电器

DY-30/Z(DY-35/Z,DY-36/Z,DY-37/Z,DY-38/Z)电压继电器(以下简称产品)是主要用于电力系统继电保护线路中,作为低电压闭锁的动作元件。

型号 :【电磁式继电器】DY-30Z
品牌 : 【苏继电气】
产品说明
DY-30/Z(DY-35/Z,DY-36/Z,DY-37/Z,DY-38/Z)电压继电器(以下简称产品)是主要用于电力系统继电保护线路中,作为低电压闭锁的动作元件。
产品特点
DY-30/Z型电压继电器为插拔式结构,嵌入式安装,并有透明的塑料外罩,可以方便地观察产品的电压整定值及规格,安装方式亦可为凸出式安装,结构形式为A11K,A11H,A11Q,产品的外形尺寸及安装尺寸见《尺寸图》。插拔式结构便于调整和维修,产品出厂时,工厂提供安装和接线的成套零件及按合同供给的备品备件。

规格及整定范围如下表
产品
型号
额定
电压
(并)
整定值第1点 整定值第2点 整定值第 3点 整定值第4点 整定值第5点 整定范围
并联 串联 并联 串联 并联 串联 并联 串联 并联 串联 并联 串联
DY-35/Z
DY-36/Z
DY-37/Z
DY-38/Z
30 12 24 15 30 18 36 21 42 24 48 12-24 24-48
100 40 80 50 100 60 120 70 80 80 160 40-80 80-160
200 80 160 100 200 120 240 140 160 160 320 80-160 160-320
60                 48 96

应用及安装

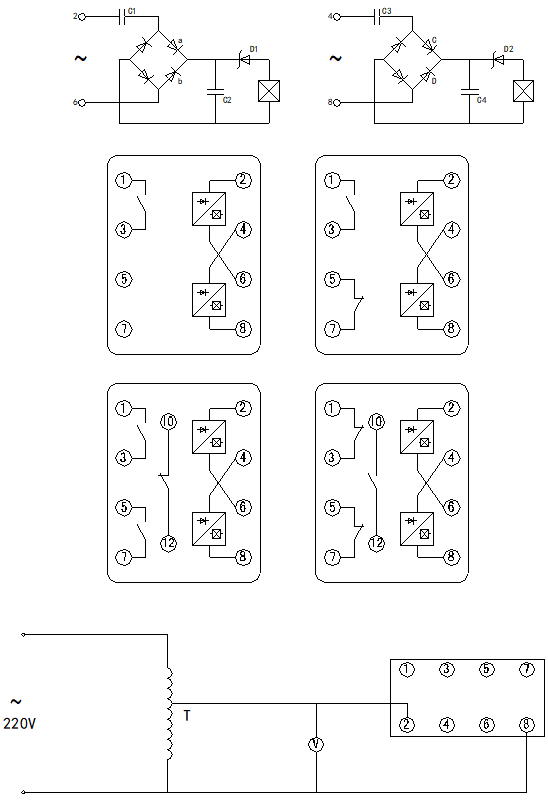

DY-30/Z型电压继电器接线图
调试:从最小整定值开始,即先将指针指向最小整定值处,检查接线无误,并将调压器调至零,接通电源,调调压器使其电压逐渐增大至高于整定值,然后再慢减小电压观察其动作,记录动作值,然后调大电压记录返回电压,从而计算出返回系数。然后将指针指向第二、三、四、五点整定值处,如上调试。
技术参数
动作原理
    该产品采用整流型原理,电磁系统有两个线圈,线圈出头接在整流桥输出端,两个整流桥输入端接在底座端子②、⑥、④、⑧上,用户可根据需要串、并联,因而可使产品整定范围变化一倍。
    产品铭牌的刻度值及额定值是线圈并联时的,转动刻度盘的上的指针,以改变游丝的机械反作用力矩,从而可以改变产品的动作值。
    产品内部接线图如图1,端子接线图如图2。
产品的电气原理及工作原理
电气原理图
     电气原理图同内部接线图
     其中:C1、C3—作为降压元件用
                C2、C4—作为滤波用
                 D1、D2—改善返回系数
工作原理
交流电压经整流滤波后加在电磁型电压继电器的线圈两端,线圈所产生的电磁力矩与游丝的反作用力矩相比较而动作。由于交流电压经整流滤波后避免了电压过零点,从而使其产生的磁力矩因磁通过零而引起的抖动现象,提高了电压继电器工作的可靠性。

产品的主要技术指标
    产品的返回系数不大于1.25。
    产品动作电压一致性不大于5%。
    产品的动作时间不大于0.15s,即当工作电压为0.5倍整定电压时的动作时间不大于0.15s。
    产品的整定值误差不超过±5%。
产品的接线、调试及所需仪器
    所需仪器:交流电压表一只(0.5级),交流调压器一台。

产品的工作条件
      环境温度为:-25~+40℃;
      大气压力:80~110kPa;
      相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃,且表面无凝露,最高温度为40℃时,平均最大相对湿度不超过50%。
      使用地点出现的振动响应量不超过ZBK45020-90《电力系统保护自动继电器及装置通用技术条件》第5.10.4条及第5.10.5条规定的I级严酷等级。
      使用地点应具有防御风、雪、雨、沙的保护设施,无腐蚀性气体和爆炸气体。
使用和维护
    继电器使用前,需去掉外壳,检查有无在运输中产生的损坏:如动片碰到磁板、游丝各圈相碰、动片轴上的磨擦等,为此,将继电器的指针整定在第一整定点上,用手将可动系统往磁板方向移动,然后放开,可动系统应当转回到原平衡位置直到止档,然后进行必要的调整和整定。
   继电器在重新调整时,必须保证:
      可动系统的轴向活动量在0.15~O.3mm之间。
      动片与磁极间的气隙,应当保证继电器在规定的任何情况下,动片和磁极不得相碰。
      具有动合触点和动断触点的继电器,在动作过程中,桥形触点不得同时接触一动合触一动断触点。
      当指针由第一刻度值旋向最终刻度值时,游丝各圈不得相碰。
      继电器动作时,桥形触点应在静触点的中心线上滑动,公差±lmm,动、静触点总气隙不小于2mm。
      静触点和限制片之间的距离应不大于0.3mm。
      不宜润滑继电器的轴和轴承。
      不允许用砂纸或其它粗糙材料清洁触点,宜用锋利的刀刃或清洁的细磨石清洁触点,然后用清洁的柔软的布片擦干净,避免用手指接触触点。

外形尺寸
DY-30/Z型电压继电器尺寸图
