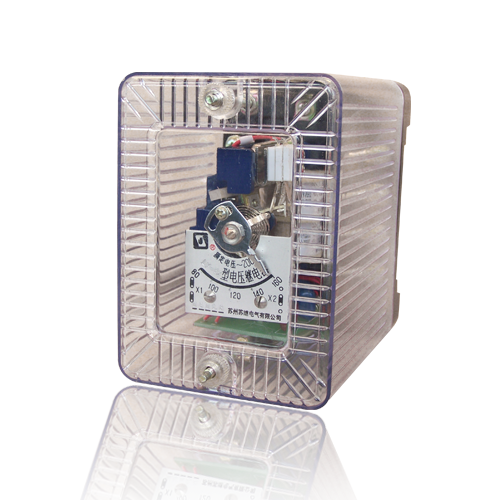

产品说明
LY-30电压继电器（以下简称产品）是主要用于电力系统继电保护线路中，作为低电压闭锁的动作元件。
产品特点
该产品采用整流型原理，解决了DJ-100、DY-20C的振动问题。 LY-31～LY-33型的壳体结构采用50年代引进苏联产品的结构、LY-34～LY-37型的壳体结构采用JK-1（凸出式后接线）、JKF-1Q（凸出式前接线）、A11K、A11H、A11Q见《附图》。
规格及整定范围如下表
| 产品型号 | 额定电压(并联) | 整定电压范围 （V） | 长期允许电压（V） | 触点形式 | 返回系数 | 功率消耗 | 触点容量 | ||
| 并联 | 串联 | 动合 | 动断 | ||||||
| LY-31（代替DJ-112） | 30 | 12～48 | 35 | 70 | 1 | 1．25 | 在最小整定值时为1VA | DC≤220V，≤2A，τ=5±0.75mS，50W；AC≤220V，≤2A，cosф=0.4±0.1，250VA | |
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-32（代替DJ-122） | 30 | 12～48 | 35 | 70 | 1 | ||||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-33（代替DJ-132） | 30 | 12～48 | 35 | 70 | 1 | 1 | |||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-34（代替DY-26C） | 30 | 12～48 | 35 | 70 | 1 | ||||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-35（代替DY-28C） | 30 | 12～48 | 35 | 70 | 1 | 1 | |||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-36（代替DY-29C） | 30 | 12～48 | 35 | 70 | 2 | ||||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
| LY-37（代替DY-27C） | 30 | 12～48 | 35 | 70 | 2 | ||||
| 100 | 40～160 | 110 | 220 | ||||||
| 200 | 80～320 | 220 | 440 | ||||||
应用及安装
技术参数
产品的主要技术指标
产品的返回系数不大于1.25。
产品动作电压一致性不大于5%。
产品的动作时间不大于0.15s，即当工作电压为0.5倍整定电压时的动作时间不大于0.15s。
产品的整定值误差不超过±5%。
产品的接线、调试及所需仪器
所需仪器：交流电压表一只(0.5级)，交流调压器一台。
接线与调试

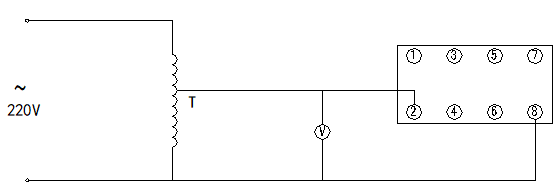

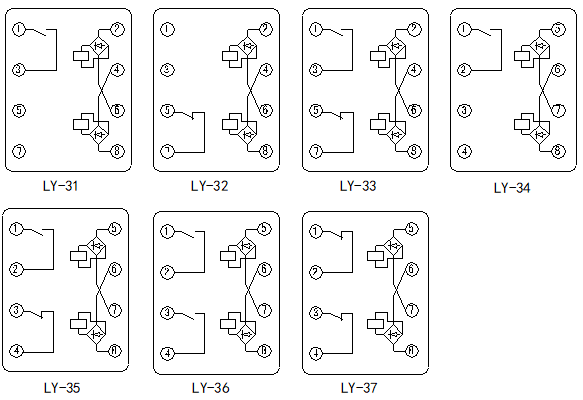

a.接线图如图3
b.调试：从最小整定值开始，即先将指针指向最小整定值处，检查接线无误，并将调压器调至零，接通电源，调调压器使其电压逐渐增大至高于整定值，然后再慢减小电压观察其动作，记录动作值，然后调大电压记录返回电压，从而计算出返回系数。然后将指针指向第二、三、四、五点整定值处，如上调试。
产品的工作条件
环境温度为：-25~+40℃；
大气压力：80~110kPa；
相对湿底：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃，且表面无凝露，最高温度为40℃时，平均最大相对湿度不超过50％。
使用地点出现的振动响应量不超过ZBK45020-90《电力系统保护自动继电器及装置通用技术条件》第5.10.4条及第5.10.5条规定的I级严酷等级。
使用地点应具有防御风、雪、雨、沙的保护设施，无腐蚀性气体和爆炸气体。
使用和维护
继电器使用前，需去掉外壳，检查有无在运输中产生的损坏：如动片碰到磁板、游丝各圈相碰、动片轴上的磨擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向移动，然后放开，可动系统应当转回到原平衡位置直到止档，然后进行必要的调整和整定。
继电器在重新调整时，必须保证：
可动系统的轴向活动量在0.15~O.3mm之间。
动片与磁极间的气隙，应当保证继电器在规定的任何情况下，动片和磁极不得相碰。
具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合触一动断触点。
当指针由第一刻度值旋向最终刻度值时，游丝各圈不得相碰。
继电器动作时，桥形触点应在静触点的中心线上滑动，公差±lmm，动、静触点总气隙不小于2mm。
静触点和限制片之间的距离应不大于0.3mm。
不宜润滑继电器的轴和轴承。
不允许用砂纸或其它粗糙材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的柔软的布片擦干净，避免用手指接触触点。
