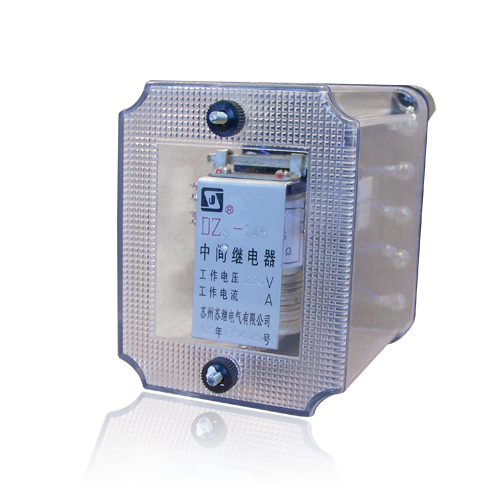

DZB-100系列中间继电器

DZB-100系列中间继电器,作为辅助继电器,用于直流操作的保护回路中,以增加主保护继电器的接点数量或接点容量。

型号 :【电磁式继电器】DZB-100
品牌 : 【苏继电气】
产品说明
DZB-100系列中间继电器(以下简称继电器),作为辅助继电器,用于直流操作的保护回路中,以增加主保护继电器的接点数量或接点容量。DZB-115型为电流动作电压保持继电器,DZB-138型为电压动作电流保持继电器,借阻尼绕组的短接DZB-138型还能延时动作。
产品特点
DZB-100系列中间继电器继电器系电磁式继电器。继电器的线圈装在导磁体的铁芯上,它由工作绕组和保持绕组构成:DZB-115型,有一个工作绕组(电流绕组)和一个保持绕组(电压绕组),DZB-138型,有一个工作绕组(电压绕组),两个保持绕组(电流绕组)和一个阻尼绕组(端子7-8)。
应用及安装
继电器可以前面接线,也可以后面接线,其内部接线示于图l
DZB-100系列中间继电器接线图

技术参数
继电器按照额定数据接点形式的分类:
型号 额定电压(伏) 额定电流(安) 接点数量(副)
常开 常闭
DZB-115 24 28 110 220 0.5,1,2,4,6 2 2
DZB-138 24、28、110、220 1、2、4、8 3 1

动作值:
   (1)DZB-ll5型  不大于80%额定电流;
   (2)DZB-138型  30%-70%额定电压。
返回值:
   (1)DZB-115型  不小于2%额定电流;
   (2)DZB-138型  不小于3%额定电压。
保持值:
   (1)DZB-115型  不小于70%额定电压;
   (2)DZB-138型  不小于65%额定电流。
动作时间:
   (1)DZB-115型  不大于0.045秒;
   (2)DZB-138型  额定电压下,断开阻尼绕组不大于0.045秒,短接阻尼绕组大于0.06秒。
返回时间:
    (1)DZB-115型  断开额定电流,返回时间不大于0.02秒;
    (2)DZB-138型  断开额定电压时不大于0.06秒。
功率消耗:
    (1)DZB-115型  电压绕组不大于4瓦;
    (2)DZB-138型  电压绕组不大于10瓦,电流绕组不大于4.5瓦。
热稳定性:
    (1)DZB-115型  电压绕组长期耐受110%额定电压,温升不超过60℃;电流绕组耐受3倍额定电流历时2秒;
    (2)DZB-138型  电压绕组长期耐受110%额定电压,温升不超过60℃;电流绕组耐受3倍额定电流历时5秒。
继电器所有电路对外壳和非带电金属部分,以及在电气上无联系的各电路之间的绝缘     强度,耐受交流50赫兹,电压2000伏,历时1分钟试验,而无击穿或闪络现象。
    注:(1)同一副动、静接点之间的绝缘不试验;
         (2)各绕组间耐受交流50赫兹,电压500伏,历时1分钟试验。
重量不超过1.1公斤。
外形尺寸
