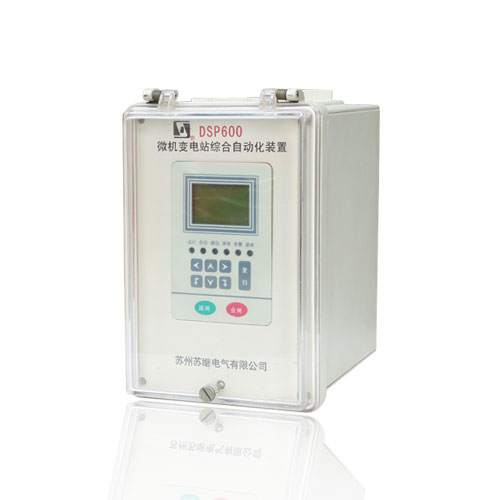

产品说明
DSP-624数字变压器后备保护装置适用于 35kV 及以下电压等级变电站的变压器后备保护，与 DSP-622 差动保护装置一起完成主变压器间隔层的二次功能。
产品特点

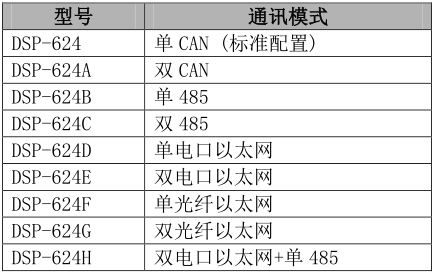

DSP-624 系列的产品选型见表 1，非标配置型号在订货合同（或技术协议）和装置出厂检验报告中体现，不在装置前面板上体现。

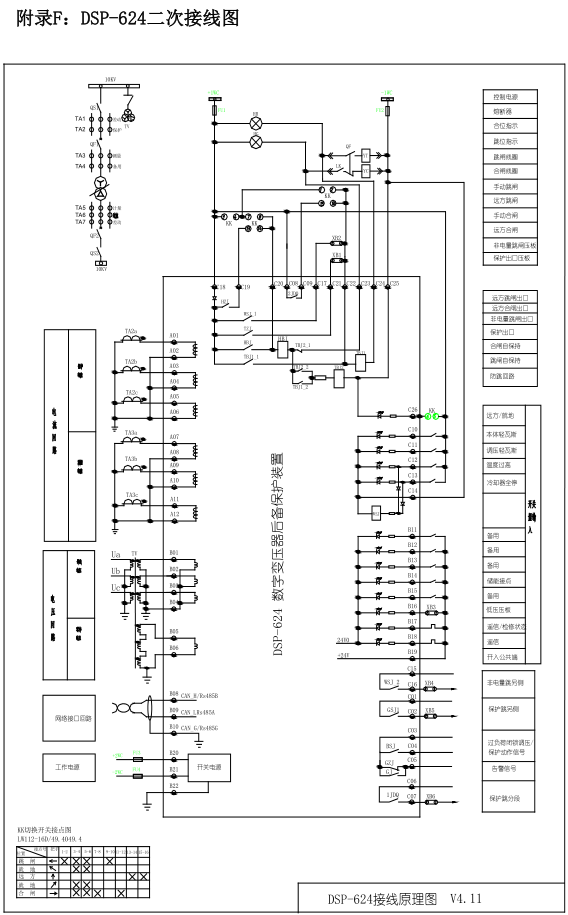

应用及安装
技术参数
功能
1.保护功能
a) 三段式（或两段两时限式）复合电压启动过流保护功能；
b) 二段式零序电压闭锁零序过流；
c) 零序电流闭锁零序过压保护；
d) 过负荷保护功能；
e) 低电压保护功能；
f) 低频保护功能；
g) 反时限过流保护；
h) 电流不平衡保护功能；
i) PT 断线及绝缘监察功能。
2.通讯功能
a) 装置可提供四种通讯模式：485通讯、CAN通讯、电口以太网通讯和光纤以太网通讯；（订货时需说明）
b) 装置上传实时数据，包括测量数据、录波数据、故障、告警信号及所有的保护整定值、配置、系数等。可远方在线修改定值和投退保护功能；
主要功能数据
c) 接收上级下发的控制命令，包括：系统对时、定值整定及数据的读写命令等。
3. 操作箱功能
a) 装置内含具备防跳功能的操作箱；操作回路的分合闸电流能够自适应。
4.装置自检功能
a) 装置自动检测 RAM、ROM、A/D 及电源消失等故障；
b) 自动检测定值、配置、系数等参数。
5.事件记录、故障录波
a) 记录事件内容包括保护动作事件、装置自检故障；
b) 记录保护动作事件的类型、动作时刻及保护动作时的运行参数；记录装置自检故障事件的类型和发生时刻；
c) 故障录波的内容包括：保护动作的时刻、保护动作的类型及启动录波前后的有效值；
d) 故障录波的数据长度：通道的故障前 2 周波及故障后 4 周波，每个通道共计 192点。
e) SOE 可掉电保存 48 组数据，故障报告可掉电保存 16 组数据。
6.监控功能
a) 装置具有测量电流、电压、频率等模拟量的 遥测功能；
b) 采集断路器、储能、隔离刀闸、远方╱就地等位置信号及其它开关量信号的 遥信功能；
c) 分、合断路器及储能的 遥控功能。
7.显示功能
a) 面板上具有汉字液晶显示、状态指示灯和键盘操作，可方便地实现测量跟踪监视、在线修改定值或投退保护功能，并可通过复归按键或远方控制复归故障指示灯。
通用技术数据
1.额定直流数据
a) 电压 220V、110V（订货时需注明）；
b) 直流电压纹波系数不大于 2%，电压波动为额定电压 80～115% 。
2.额定交流数据
a) 额定交流电流 In：5A、1A（需注明）；
b) 额定交流电压 Un：100V；
c) 交流电源波形为正弦波，畸变系数不大于 2%；数字变压器后备保护装置 DSP-624 系列 说明书 苏继电气
d) 频率 fn：50Hz，允许偏差为±0.5%。
3.交流回路过载能力
a) 施加 2In 装置可持续工作；
b) 施加 10In 装置可允许 10s；
c) 施加 40In 装置可允许 1s；
d) 施加 1.2Un 装置可持续工作；
e) 施加 1.4Un 装置可允许 10s。装置经过上述要求的过载后，无绝缘损坏。
4.功率消耗
a) 直流回路每个保护功能模块不大于 8Ｗ；
b) 交流电压回路不大于 0.5VA／相；
c) 交流电流回路不大于 0.5VA／相。
5.输出触点
a) 在电压不超过 250V，电流不超过 0.5A，时间常数为 5±0.75ms 的直流回路中，装置输出触点的断开容量为 50W，允许接通电流不超过 5A。
b) 在电压不超过 250V 的交流回路中，装置输入触点的断开容量为 50W，允许接通电流不超过 5A。
6.绝缘性能
a) 绝缘电阻：装置所有电路与外壳之间绝缘电阻在标准实验条件下，不小于 500MΩ。
b) 介质强度：装置所有电路与外壳的介质强度能耐受交流 50Hz，电压 2kV(有效值)，历时 1min 实验，而无绝缘击穿或闪络现象。当复查介质强度时，试验电压值为规定值的 75%。
7.冲击电压
a) 符合 GB/T15145-2001 的要求。
8.抗干扰能力
a) 装置能承受IEC60255-22-1：1988（GB/T14598.13-1998）规定的严酷等级为Ⅲ级的频率为1MHz及100kHz衰减振荡波（第一个半波电压幅值共模为2.5kV，差模为1kV）脉冲干扰试验；
b) 装置能承受IEC60255-22-2：1996（GB/T14598.14-1998）规定的严酷等级为Ⅳ级的静电放电干扰试验；
c) 装置能承受IEC60255-22-3：2000（GB/T14598.9-2002）规定的严酷等级为Ⅲ级的辐射电磁场干扰试验；
d) 装置能承受IEC60255-22-4：2002（GB/T14598.10-2007）规定的严酷等级为Ⅳ级的快速瞬变干扰试验；
e) 装置能承受IEC60255-22-5：2002（GB/T 14598.18-2007）中规定的严酷等级不低于Ⅲ级的浪涌（雷击）干扰试验；
f) 装置能承受IEC60255-22-6：2001（GB/T 14598.17-2005）中规定的严酷等级不低于Ⅲ级的射频场感应的传导抗干扰试验；
g) 装置能承受IEC60255-22-7：2003 （GB/T 14598.19-2007）中规定的严酷等级为A级的工频抗扰度试验，试验期间及试验后的产品的性能应符合该标准的规定；
h) 装置能承受IEC61000-4-8：2001（GB/T17626.8-2006）中规定的严酷等级不低于Ⅳ级的工频磁场抗干扰试验；
i) 装置能承受IEC61000-4-9:1993(GB/T17626.9-1998)中规定的严酷等级不低于Ⅳ级的脉冲磁场抗干扰试验；
j) 装置能承受IEC61000-4-10:1993(GB/T17626.10-1998)中规定的严酷等级不低于Ⅳ级的阻尼振荡磁场抗干扰试验；
k) 装置能承受IEC61000-4-11:1994(GB/T17626.11-1999)中规定的严酷等级不低于电压突降30%UT、0.5s，电压中断100%UT、100ms，电压变化40%UT抗干扰试验；
l) 装置符合IEC61000-3-2：2001（GB/T17625.1-2003）中A类谐波电流发射限值的规定；
m) 装置符合IEC 61000-3-3：2005（GB/T17625.2-2007）中电压波动与闪烁限制的规定；
n) 装置符合IEC60255-25：2000（GB/T14598.16-2002）中规定的电磁发射限值的规定。
9.机械性能
a) 工作条件：装置能承受严酷等级为Ⅰ级的振动响应、冲击响应检验；
b) 运输条件：装置能承受严酷等级为Ⅰ级的振动耐久、冲击及碰撞检验。
10.环境条件
a) 环境温度
工作：－10℃ ～ ＋55 ℃；
贮存：－25℃ ～ ＋70℃在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后装置应能正常工作。包装后的装置应保存在相对湿度大气压力：80 ～ 110kPa（相当海拨高度 2km 及以下）；
b) 相对湿度：不大于95％，无凝露；
c) 其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质。
主要功能数据
1.保护动作时间（包括出口继电器动作时间）
动作时间平均误差: 不超过±35ms
2.精确工作范围
最小精工电流: 0.08In
最大精工电流: 20In
最小精工电压: 0.4V
最大精工电压： 120V
3.定值整定范围
电流定值整定范围: 0.4～99.99A（In=5A）
0.10～20.00A（In=1A）
零序电流定值整定范围: 0.02～5.00A （小电流接地系统）
0.40～99.99A（380V 三相四线制接地系统）
零序电压定值整定范围: 5～120V
电压定值整定范围: 5～100V
时间定值整定范围: 0～120.00s
4.定值误差
电流定值误差: 电流大于 1.00A 时，不超过±2.5%
零序电流定值误差: 平均误差不超过±5%(零序电流小于 1A 时平均误差不超过±30mA)
零序电压定值误差: 不超过±3%
电压定值误差: 不超过±3%
时间定值误差: 不超过±35ms
5.遥测精度
U，I 0.2 级
P，Q 0.5 级
6.遥信分辨率
不大于２ms
详情见资料下载中的说明书
详情见资料下载中的说明书

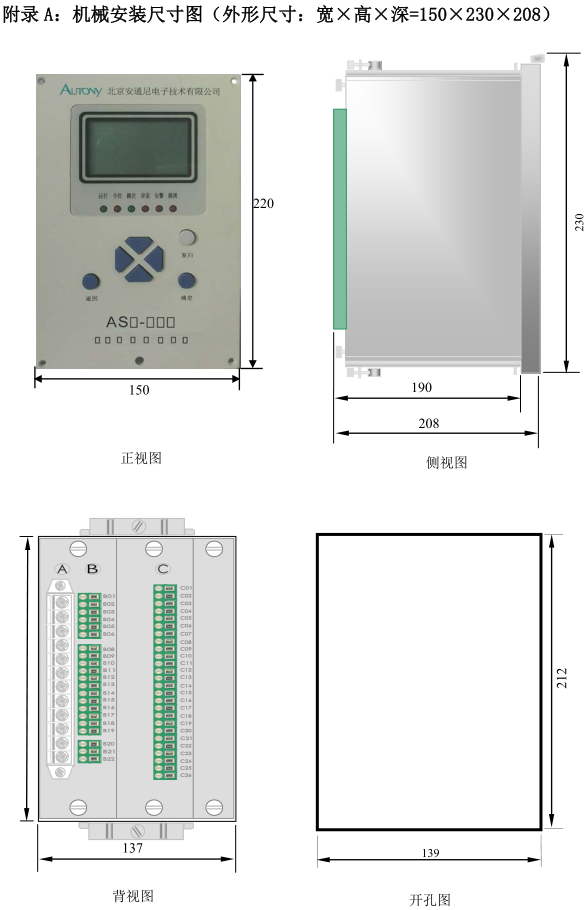

外形尺寸
