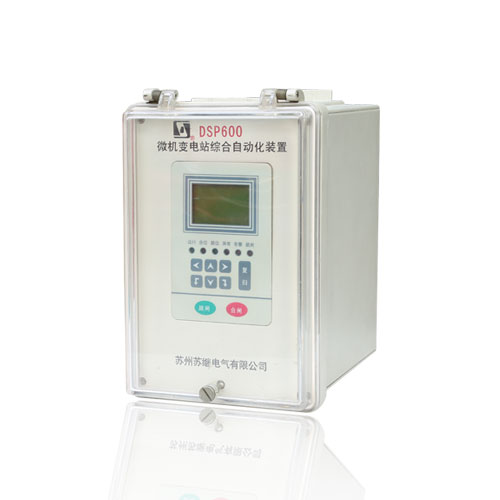

DSP-631、632系列数字电容器保护测控装置

DSP-63X系列数字电容器保护测控装置适用于中、低压并联补偿电容器组,是电容器单元的间隔层设备。

型号 :【综合保护装置】DSP631、632
品牌 : 【苏继电气】
产品说明
DSP-63X系列数字电容器保护测控装置适用于中、低压并联补偿电容器组,是电容器单元的间隔层设备。数字电容器保护测控装置系列有两种,即 DSP-631 和 DSP-632。其中 DSP-631 电压保护取自母线PT;DSP-632 低压保护取自母线 PT,过压保护取自放电 PT。
产品特点
DSP-631、632系列数字电容器保护测控装置采用后拔插的插件式结构,箱后接线。
DSP-631、632系列数字电容器保护测控装置基本配置包括两个功能插件(CPU 插件、出口插件)和一个 MMI 板(人机接口板), 在此基础上用户还可根据需要选配一个计量插
应用及安装

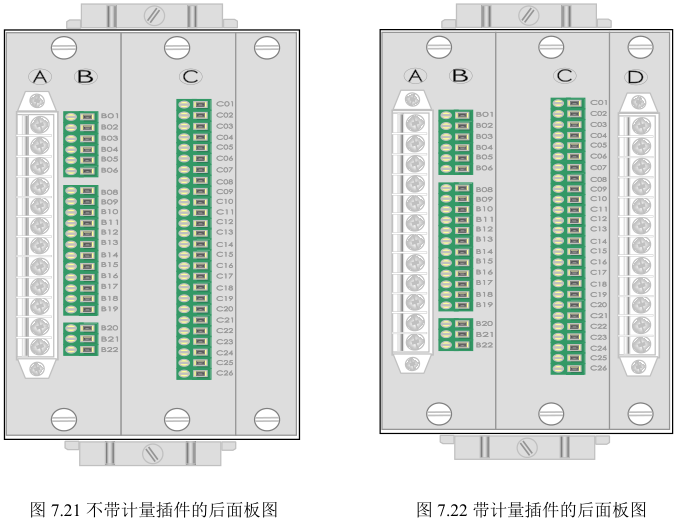

如图所示,DSP-63X系列装置后面板的端子自左至右依次排列为A、B、C,如配有计量插件还包括D端子。A和B端子位于CPU插件上,A为电流回路接线端子,B为电压、通讯、遥信及电源输入端子;C位于出口插件上,为继电器输出端子;D端子上可接计量输入信号、485通讯信号或以太网通讯信号。
DSP-631、632系列数字电容器保护测控装置接线


注意:
1、所有接线必须严格按照工程接线图纸进行,根据导线电气编号按顺序接线。一旦接线完成,严禁随意更改或触碰端子。
2、装置的继电器输出涉及到断路器分闸/合闸操作,因此需要特定的防范措施。
3、由于工程人员在现场检修、升级或更换装置时,需要断开装置与运行系统间的所有电气接线,并从屏柜上取下装置,因此在初始安装时,就应该全面考虑以下操作的方便性:
·交流电压输入回路应该有装在源端的空气开关或保险丝进行保护,保证装置能被安全断开;
·交流电流输入回路应该装设电流短接片,使装置在电流互感器不开路情况下能被安全断开;
·所有导线的布置和走线都应该以方便于在装置端子上拆线、打开装置后盖,甚至将装置整个拆除为原则。
技术参数
功能:
1.保护功能
      a) 三段式过流保护功能;
      b) 零序过流保护功能;
      c) 零序过压保护功能;
      d) 过电压保护功能(可投无流闭锁功能);
      e) 低电压保护功能(可投有流闭锁功能)。
2.装置自检功能
      a) 装置自动检测 RAM、ROM、A/D 及电源消失等故障;
      b) 自动检测定值、配置、系数等参数。
3.事件记录、故障录波
      a) 记录事件内容包括保护动作事件、装置自检故障;
      b) 记录保护动作事件的类型、动作时刻及保护动作时的运行参数;记录装置自检故障事件的类型和发生时刻;
      c) 故障录波的内容包括:保护动作的时刻、保护动作的类型及启动录波前后的有效值;
      d) 故障录波的数据长度:通道的故障前 2 周波及故障后 4 周波,每个通道共计 192 点。
4.通讯功能
      a) 装置上传实时数据,包括测量数据、录波数据、故障、告警信号及所有的保护整定值、配置、系数等。可远方在线修改定值和投退保护功能;
      b) 接收上级下发的控制命令,包括:系统对时、定值整定及数据的读写命令等。
5.监控功能
      a) 装置具有测量电流、电压、频率等模拟量的 遥测功能;
      b) 采集断路器、储能、隔离刀闸、远方╱就地等位置信号及其它开关量信号的 遥信功能;
      c) 分、合断路器及储能的 遥控功能。
6.显示功能
      a) 面板上具有汉字液晶显示、状态指示灯和键盘操作,可方便地实现测量跟踪监视、在线修改定值或投退保护功能,并可通过复归按键或远方控制复归故障指示灯。
7.操作箱功能
      a) 装置内含具备防跳功能的操作箱;操作回路的分合闸电流能够自适应。

通用技术数据
1.额定直流数据
      a) 电压 220V、110V(订货时需注明);
      b) 直流电压纹波系数不大于 2%,电压波动为额定电压 80~110% 。
2.额定交流数据
      a) 额定交流电流 I n :5A、1A(需注明);
      b) 额定交流电压 U n :100V;
      c) 交流电源波形为正弦波,畸变系数不大于 2%;
      d) 频率 f n :50Hz,允许偏差为±0.5%。
3.交流回路过载能力
      a) 施加 2In 装置可持续工作;
      b) 施加 10In 装置可允许 10s;
      c) 施加 40In 装置可允许 1s;
      d) 施加 1.2Un 装置可持续工作;
      e) 施加 1.4Un 装置可允许 10s。
      装置经过上述要求的过载后,无绝缘损坏。
4.功率消耗
      a) 直流回路每个保护功能模块不大于 8W;
      b) 交流电压回路不大于 0.5VA/相;
      c) 交流电流回路不大于 0.5VA/相。
5.输出触点
      a) 在电压不超过 250V,电流不超过 0.5A,时间常数为 5±0.75ms 的直流回路中,装置输出触点的断开容量为 50W,允许接通电流不超过 5A;
      b) 在电压不超过 250V 的交流回路中,装置输入触点的断开容量为 50W,允许接通电流不超过 5A。
6.绝缘性能
      a) 绝缘电阻:装置所有电路与外壳之间绝缘电阻在标准实验条件下,不小于 500MΩ;
      b) 介质强度:装置所有电路与外壳的介质强度能耐受交流 50Hz,电压 2kV(有效值),历时 1min实验,而无绝缘击穿或闪络现象。当复查介质强度时,试验电压值为规定值的 75%。
7.冲击电压
      a) 符合 GB/T15145-2001 的要求。
8.抗干扰能力
      a) 装置能承受 IEC60255-22-1:1988(GB/T14598.13)规定的严酷等级为Ⅲ级的频率为 1MHz 及100kHz 衰减振荡波(第一个半波电压幅值共模为 2.5kV,差模为 1kV)脉冲干扰试验;
      b) 装置能承受 IEC60255-22-2:1996(GB/T14598.14)规定的严酷等级为Ⅳ级的静电放电干扰试验;
      c) 装置能承受 IEC60255-22-3:1989(GB/T14598.9)规定的严酷等级为Ⅲ级的辐射电磁场干扰试验;
      d) 装置能承受 IEC60255-22-4:1992(GB/T14598.10)规定的严酷等级为Ⅳ级的快速瞬变干扰试验。
      e)  装置能承受 IEC60255-22-5:2002 中规定的严酷等级不低于Ⅲ级的浪涌(雷击)干扰试验;
      f)  装置能承受 IEC60255-22-6:2001 中规定的严酷等级不低于Ⅲ级的射频场感应的传导抗干扰试验;
      g) 装置能承受 IEC60255-22-7:2003 中规定的严酷等级为 A 级的工频抗扰度试验,试验期间及试验后的产品的性能应符合该标准的规定;
      h) 装置能承受 IEC61000-4-8:1993(GB/T17626.8)中规定的严酷等级不低于Ⅳ级的工频磁场抗干扰试验;
      i) 装置能承受 IEC61000-4-9:1993(GB/T17626.9)中规定的严酷等级不低于Ⅳ级的脉冲磁场抗干扰试验;
      j) 装置能承受 IEC61000-4-10:1993(GB/T17626.10)中规定的严酷等级不低于Ⅳ级的阻尼振荡磁场抗干扰试验;
      k) 装置能承受 IEC61000-4-11:1994(GB/T17626.11)中规定的严酷等级不低于电压突降 30%U T 、0.5s,电压中断 100%U T 、100ms,电压变化 40%U T 抗干扰试验;
      l) 装置符合 IEC61000-3-2:2001(GB/T17625.1)中 A 类谐波电流发射限值的规定;
      m) 装置符合 IEC 61000-3-3:1994(GB/T17625.2)中电压波动与闪烁限制的规定;
      n) 装置符合 IEC60255-25:2000(GB/T14598.16)中规定的电磁发射限值的规定。
9.机械性能
      a) 工作条件:装置能承受严酷等级为Ⅰ级的振动响应、冲击响应检验;
      b) 运输条件:装置能承受严酷等级为Ⅰ级的振动耐久、冲击及碰撞检验。
10.环境条件
      a) 环境温度
工作:-10℃~+55 ℃;
贮存:-25℃~+70℃在极限值下不施加激励量,装置不出现不可逆变化,温度恢复后装置应能正常工作。包装后的装置应保存在相对湿度大气压力:80~110kPa(相当海拨高度 2km 及以下);
      b) 相对湿度:不大于 95%,无凝露;
      c) 其它条件:装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质。

主要功能数据
1.三段电流保护(速断保护、延时速断保护、过流保护)、零序电流保护
      a) 动作值
整定范围:1~99.99A(零序电流为 0.1~5A);
整定级差:0.01A;
动作值的准确度:平均误差不超过±3% 。
      b) 动作时间
整定范围: 0~120.00s;
整定级差: 0.01s;
动作时间的准确度: 2 倍整定值动作电流下测得动作时间,平均误差不超过±35ms。
2.过电压保护、低电压保护功能
      a) 动作值
过电压整定范围:5~120.00V;
低电压整定范围:5~100.00V;
整定级差:0.01V;
动作值的准确度:平均误差不超过±3% 。
      b) 动作时间
整定范围: 0~120.00s;
整定级差: 0.01s ;
动作时间的准确度: 2 倍整定值动作电流下测得动作时间,平均误差不超过±35ms。
3.零序过压保护功能
      a) 动作值
整定范围:1~100.00V;
整定级差:0.01V;
动作值的准确度:平均误差不超过±3% 。
      b) 动作时间
整定范围: 0~120.00s;
整定级差: 0.01s ;
动作时间的准确度: 2 倍整定值动作电流下测得动作时间,平均误差不超过±35ms。
4.遥测精度
      a) U,I 0.2 级;
      b) P,Q 0.5 级。
5.遥信分辨率
      a) 不大于2ms 。


详情见资料下载中的说明书
外形尺寸
DSP-631、632系列数字电容器保护测控装置尺寸
