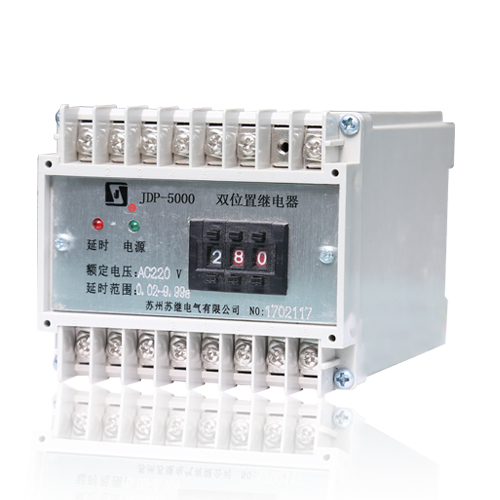

JDP-5000双位置继电器

JDP-5000 双位置继电器主要适用于各种保护装置中,具有磁保持功能,以实现机械闭锁,并有位置提示。 其功能与 DLS 电磁式双位置继电器兼容。 快速导轨安装结构。

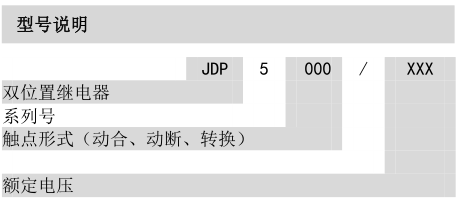

型号 :【5000系列】JDP-5000
品牌 : 【苏继电气】
产品说明


产品特点
■ JDP-5000 双位置继电器主要适用于各种保护装置中,具有磁保持功能,以实现机械闭锁,并有位置提示。
■ 其功能与 DLS 电磁式双位置继电器兼容。
■ 快速导轨安装结构。
■ 螺钉压接式端子。
应用及安装
技术参数
额定值
电压型 DC/AC 动作值 功率消耗
48V DC≤75%
AC≤85%
(额定值)
动作时不大于5W
110V
125V
220V
注:上述参数为20℃条件下测试

触点参数
触点形式 (见接线图)
开断容量 250V以下直流有感电路(5±0.75MS)  50W
250V以下交流电路(Cos 0.4±0.1)   250VA
最大电流 8A
电寿命 触点电路在上述规定的复核条件下 10万次
注:JDP-1008规格触点参数为括号内的数值

工作条件
温度范围 -10~+50℃
相对湿度 5%~90% RH
大气压力 80~110Kpa
冲击 稳定性 98M/S²
强度 980M/S²
振动 10HZ~55HZ 1.5mm 双振幅
引出端形式 螺钉压接式
重量 125g
封装形式 塑料外壳

性能参数
绝缘电阻 ≥300MΩ
介质强度 继电器电路与触点间 2000V AC 1min
触点组间 2000V AC 1min
断开触点间 1000V AC 1min
动作时间 ≤30ms

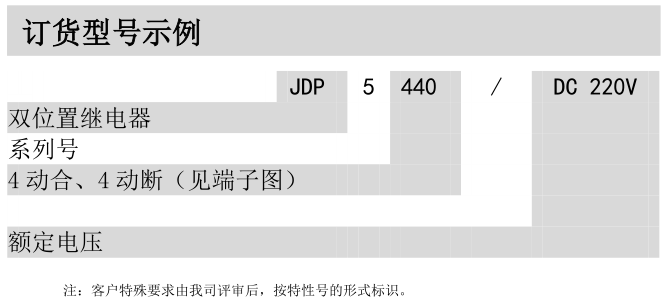

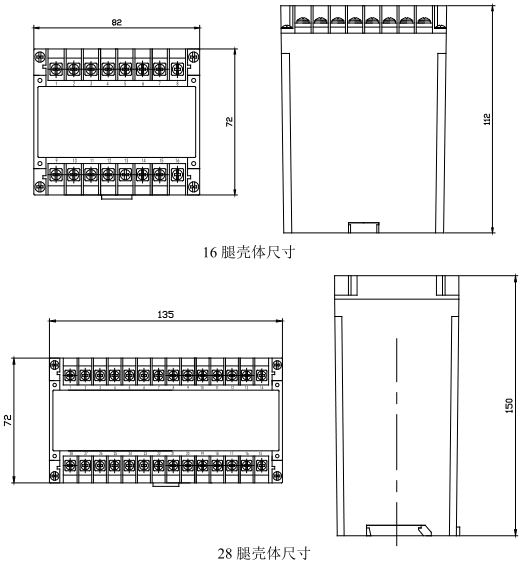

外形尺寸
