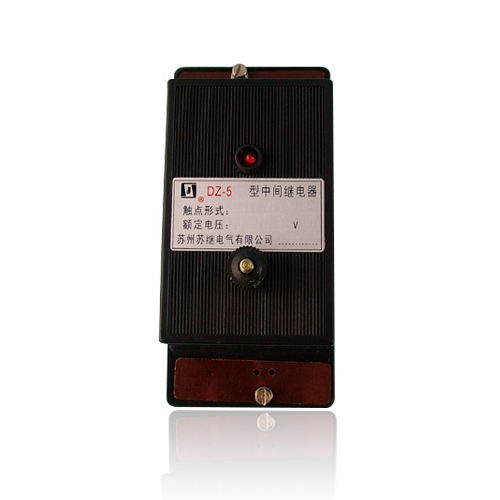

产品说明
DZ-50中间继电器用于自动控制装置中，以扩大被控制的电路和提高接触能力。
产品特点
DZ-50中间继电器用于自动控制装置中，以扩大被控制的电路和提高接触能力。
应用及安装
技术参数
额定电压：DZ—51、DZ—53型 直流：220V、110V、48V、24V、12V。
DZ—52、DZ—54型 交流：380V、220V、110V、48V、36V、24V、12V。

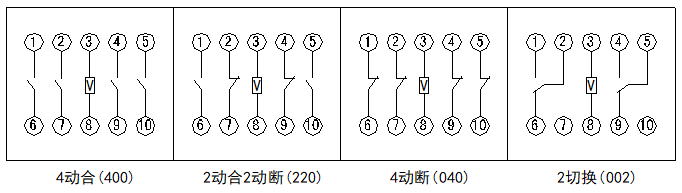

接点形式：DZ—51、DZ—52型：4动合(400)、2动合2动断(220)、4动断(040)、2切换(002)。
动作电压：交流继电器不大于85%额定电压；直流继电器不大于70%额定电压。
动作时间：在额定电压下，动作时间不大于0.03s。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
功率消耗：在额定电压下，直流继电器不大于2.5W；交流继电器不大于5VA。

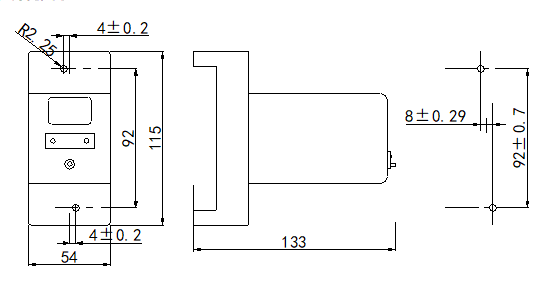

外形尺寸
资料下载
