产品说明
在自动控制装置中，DZ-50A系列中间继电器用以扩大被控制的电路和提高触点能力，DZ-51A型用于直流电路中，DZ-52A型用于交流电路中。
产品特点
电磁式动作原理，拍合式结构，利用弹簧拉力返回，为了防止继电器的噪声，对于DZ-52A继电器增加了整流回路。
该继电器采用标准的A11结构壳体，可以前面接线或后面接线，取下透明的壳罩，拔出机芯可以方便地进行调试及产品的维修。DZ-50A除壳体结构及端子号引出线不同于DZ-50外，其它各项性能均同DZ-50系列中间继电器。

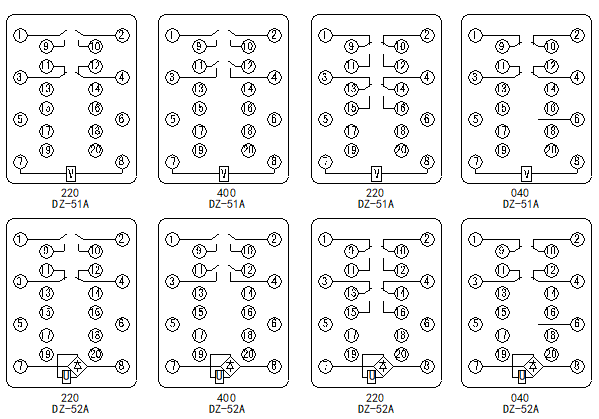

应用及安装
技术参数
功率消耗：额定电压小于110V的继电器不大于2.5W，额定电压大于110V的继电器不大于5W。
| 型号 | 额定电压(V) | 触点形式 | 动作电压(V) | 返回电压(V) |
| DZ-51A | DC:380、220、127、110、60、48、36、24、12 |
400 220 040 002 |
不大于70%额定电压 | 不小于5%额定电压 |
| DZ-52A | AC:380、220、127、110、60、48、36、24、12 | 不大于85%额定电压 |

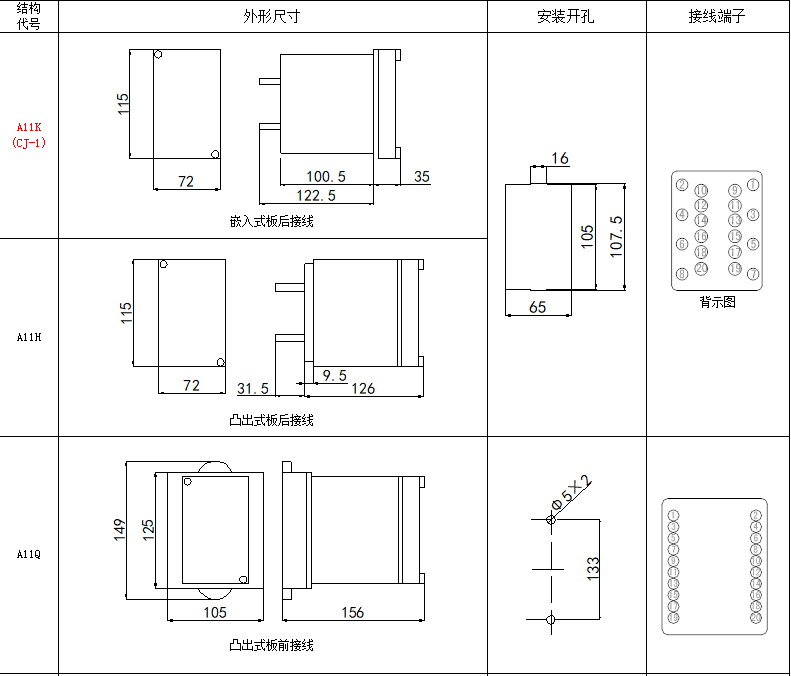

外形尺寸
