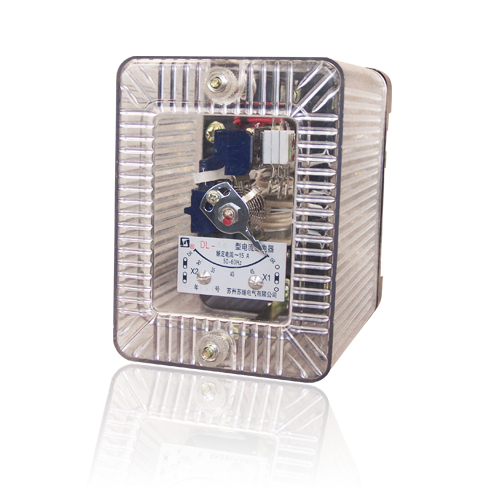

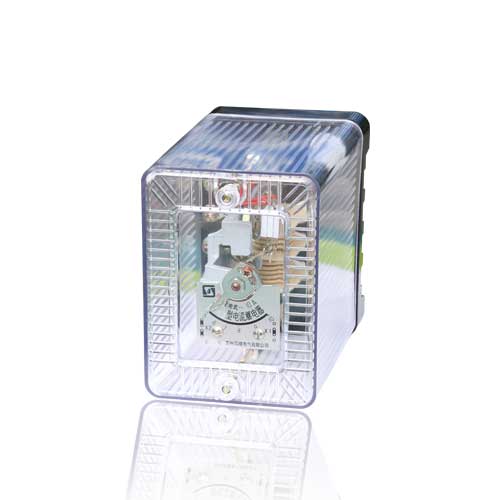

产品说明
DL-10系列电流继电器，用于电机，变压器和输电线的过负荷和短路保护中，作为启动元件。DJ-100系列电压继电器, 用于继电保护装置线路中, 作为过电压保护或低电压闭锁的动作元件。
产品特点
DL-10、DJ-100系列继电器安装在垂直的平板上 可以前面接线或者后面接线。为了前面接线 工厂供应安装用的挂板和接线用的整套导电零件；为了后面接线，工厂供应安装和接线用的整套零件（螺杆，螺母，垫圈，弹垫等）。
继电器系电磁式瞬时动作，磁系统有两个线圈，线圈的出头接在继电器底座的端子上用特殊的联接片，可以将线圈串联或并联 因而可使继电器的整定范围变化一倍。
应用及安装
技术参数
技术数据
接点的断开容量：当电压在220伏以下及电流不大于2A时 在具有电感负荷的直流电路（时间常数T不大于5×lO-3秒）中为50瓦；在交流电路中为250伏安。
动作时间：过电流（压）继电器，在1.2倍整定值时，动作时间不大于0.15秒；在3倍整定值时 动作时间不大于0.03秒。低电压继电器在0.5倍整定电压时，动作时间不大于0.15秒。
绝缘强度：继电器的导电部分对外壳的绝缘，应耐受交流50赫兹，电压2000伏，历时1分钟的试验。
继电器的重量约1公斤。
电流继电器的技术数据
电压继电器的技术数据
注：DL-10、DJ-100型继电器可工作在50～60赫兹的电路中。
电流继电器的技术数据
| 型号 |
最大 整定值 （A） |
整定 范围 (A) |
线圈串联 | 线圈并联 |
在第一整定 电流时消耗 的功率(VA) |
接点范围 |
返回 系数 |
|||||
|
动作电流 (A) |
热稳定电流(A) |
动作电流 (A) |
热稳定电流(A) |
常 开 |
常 闭 |
|||||||
| 长期 | 一秒钟 | 长期 | 一秒钟 | |||||||||
|
DL-11 DL-12 DL-13 |
0.01 |
0.0025 ～ 0.01 |
0.0025 ～ 0.005 |
0.02 | 0.6 |
0.0055 ～ 0.01 |
0.04 | 1.2 | 0.08 |
1 1 |
1 1 |
0.8 |
|
DL-11 DL-12 DL-13 |
0.04 |
0.01 ～ 0.04 |
0.01 ～ 0.02 |
0.05 | 1.5 |
0.02 ～ 0.04 |
0.1 | 3 | 0.08 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
0.05 |
0.0125 ～ 0.05 |
0.0125 ～ 0.025 |
0.08 | 2.5 |
0.025 ～ 0.05 |
0.16 | 5 | 0.08 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
0.2 |
0.05 ～ 0.2 |
0.05 ～ 0.1 |
0.3 | 12 |
0.1 ～ 0.2 |
0.6 | 24 | 0.1 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
0.6 |
0.15 ～ 0.6 |
0.15 ～ 0.3 |
1 | 45 |
0.3 ～ 0.6 |
2 | 90 | 0.1 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
2 |
0.5～2 |
0.5～1 |
4 | 100 | 1～2 | 8 | 200 | 0.1 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
6 |
1.5～6 |
1.5～3 | 10 | 300 | 3～6 | 20 | 600 | 0.1 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
10 |
2.5 ～ 10 |
2.5～5 | 15 | 300 | 5～10 | 30 | 600 | 0.25 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
20 |
5～20 |
5～10 | 15 | 300 | 10～20 | 30 | 600 | 0.25 |
1 1 |
1 1 |
0.7 |
|
DL-11 DL-12 DL-13 |
50 |
12.5 ～ 50 |
12.5 ～ 25 |
20 | 450 | 25～50 | 40 | 900 | 1 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
100 |
25 ～ 100 |
25 ～ 50 |
20 | 450 |
50 ～ 100 |
40 | 900 | 2.5 |
1 1 |
1 1 |
|
|
DL-11 DL-12 DL-13 |
200 |
50～ 200 |
50 ～ 100 |
20 | 450 |
100 ～ 200 |
40 | 900 | 10 |
1 1 |
1 1 |
0.7 |
电压继电器的技术数据
| 型号 |
整定范围 (V) |
长期允许电压(V) | 接点规格 | 返回系数 |
功率消耗(最小整 定电压时)(VA) |
备注 | ||
| 线圈串联 | 线圈并联 | 常开 | 常闭 | |||||
| DJ-111 |
15～60 50～200 100～400 |
70 220 440 |
35 110 220 |
1 | 0.8 | 1 |
过电压 继电器 |
|
| DJ-121 |
15～60 50～200 100～400 |
70 220 440 |
35 110 220 |
1 | ||||
| DJ-131 |
15～60 50～200 100～400 |
70 220 440 |
35 110 220 |
1 | 1 | |||
| DJ-131/60C | 15～60 | 220 | 110 | 1.5 | ||||
| DJ-112 |
12～48 40～160 80～320 |
70 220 440 |
35 110 220 |
1 | 1.25 | 1 |
低电压 继电器 |
|
| DJ-122 |
12～48 40～160 80～320 |
70 220 440 |
35 110 220 |
1 | ||||
| DJ-132 |
12～48 40～160 80～320 |
70 220 440 |
35 110 220 |
1 | 1 | |||
注：DL-10、DJ-100型继电器可工作在50～60赫兹的电路中。

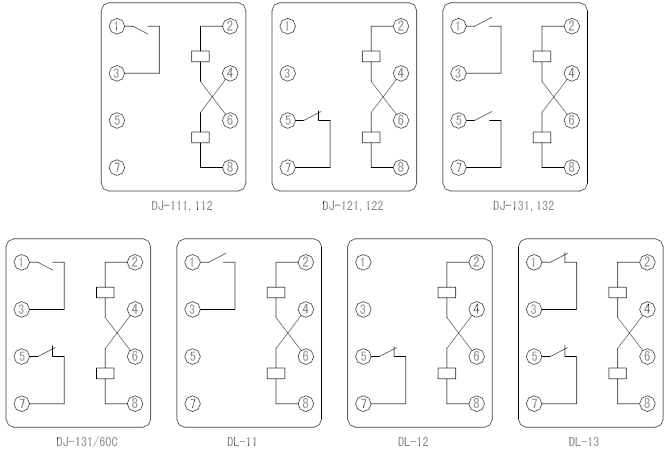

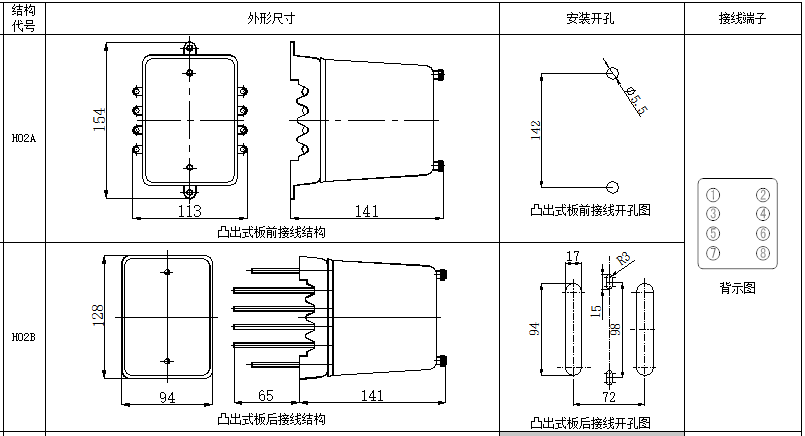

外形尺寸
