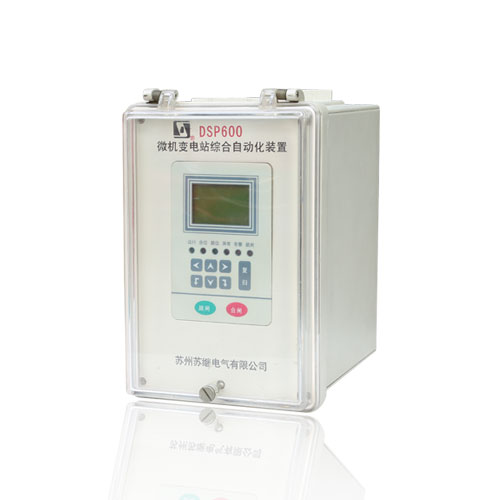

产品说明
DSP-622 数字变压器差动保护装置适用于 35kV 及以下电压等级变电站二卷主变压器，做为变压器的主保护。
产品特点
DSP-622系列数字变压器差动保护装置采用后拔插的插件式结构，箱后接线。
DSP-622系列数字变压器差动保护装置基本配置包括两个功能插件（CPU 插件、出口插件）和一个 MMI 板（人机接口板）， 在此基础上用户还可根据需要选配一个计量插件。
应用及安装

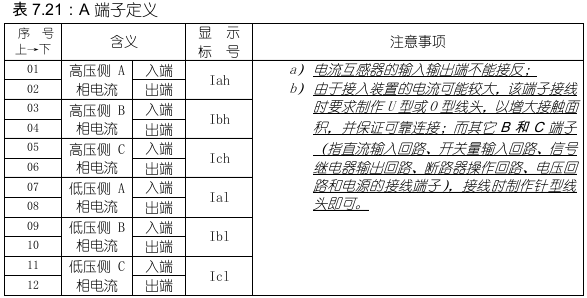

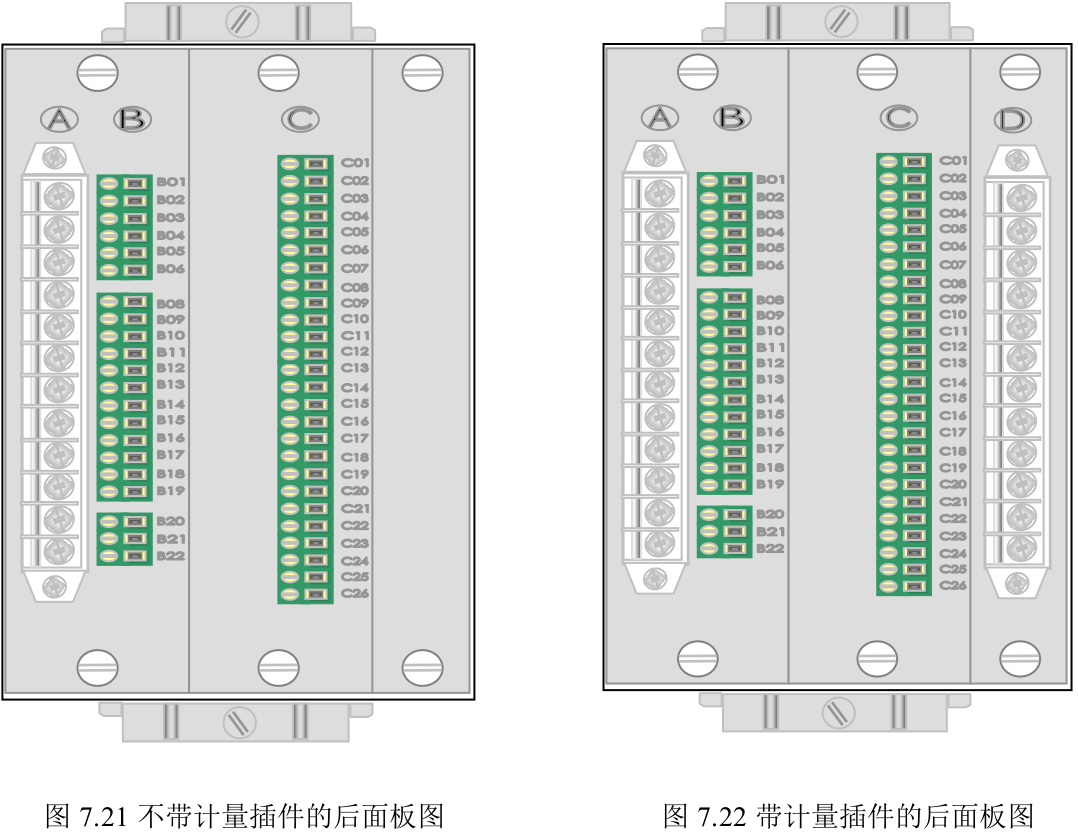

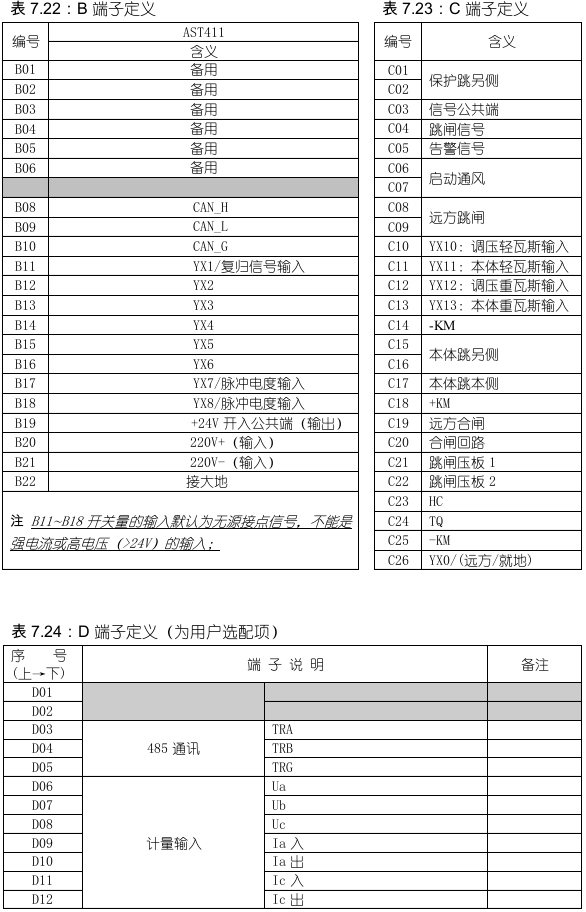

如图下图所示，DSP-622系列装置后面板的端子自左至右依次排列为A、B、C，如配有计量插件还包括D端子。A和B端子位于CPU插件上，A为电流回路接线端子，B为电压、通讯、遥信及电源输入端子；C位于出口插件上，为继电器输出端子；D端子上可接计量输入信号及485通讯信号。
注意：
1、所有接线必须严格按照工程接线图纸进行，根据导线电气编号按顺序接线。一旦接线完成，严禁随意更改或触碰端子。
2、装置的继电器输出涉及到断路器分闸/合闸操作，因此需要特定的防范措施。
3、由于工程人员在现场检修、升级或更换装置时，需要断开装置与运行系统间的所有电气接线，并从屏柜上取下装置，因此在初始安装时，就应该全面考虑以下操作的方便性：
·交流电压输入回路应该有装在源端的空气开关或保险丝进行保护，保证装置能被安全断开；
·交流电流输入回路应该装设电流短接片，使装置在电流互感器不开路情况下能被安全断开；
·所有导线的布置和走线都应该以方便于在装置端子上拆线、打开装置后盖，甚至将装置整个拆除为原则。
技术参数
详情见资料下载中的说明书
功能：
1.保护功能
a) 差动速断保护功能：分相式的差动速断保护，动作时间不大于 25ms；
b) 差动保护功能：分相式的差动保护（具有谐波制动、比率制动特性及低压侧 CT 变比调整功能）；
c) CT 断线检测和差动电流过大告警功能：实时检测 CT 断线，可闭锁差动保护，运行时当差流越限时可告警；
d) 本体保护功能：重瓦斯动作、调压重瓦斯动作、轻瓦斯告警、调压轻瓦斯告警；
e) 启动通风功能：当高压侧 B 相电流大于启动通风电流定值时启动通风出口。
2.装置自检功能
a) 装置自动检测 RAM、ROM、A/D 及电源消失等故障；
b) 自动检测定值、配置、系数等参数。
3.事件记录、故障录波
a) 记录事件内容包括保护动作事件、装置自检故障；
b) 记录保护动作事件的类型、动作时刻及保护动作时的运行参数；记录装置自检故障事件的类型和发生时刻；
c) 故障录波的内容包括：保护动作的时刻、保护动作的类型及启动录波前后的有效值；
d) 故障录波的数据长度：通道的故障前 2 周波及故障后 4 周波，每个通道共计 192 点。
4.通讯功能
a) 装置上传实时数据，包括测量数据、录波数据、故障、告警信号及所有的保护整定值、配置、系数等。可远方在线修改定值和投退保护功能；
b) 接收上级下发的控制命令，包括：系统对时、定值整定及数据的读写命令等。
5.监控功能
a) 装置具有测量电流等模拟量的 遥测功能；
b) 采集断路器、储能、隔离刀闸、远方╱就地等位置信号及其它开关量信号的 遥信功能；
c) 分、合断路器及储能的 遥控功能。
6.显示功能
a) 面板上具有汉字液晶显示、状态指示灯和键盘操作，可方便地实现测量跟踪监视、在线修改定值或投退保护功能，并可通过复归按键或远方控制复归故障指示灯。
7.操作箱功能
a) 装置内含具备防跳功能的操作箱；操作回路的分合闸电流能够自适应。
通用技术数据
1.额定直流数据
a) 电压 220V、110V（订货时需注明）；
b) 直流电压纹波系数不大于 2%，电压波动为额定电压 80~110% 。
2.额定交流数据
a) 额定交流电流 I n ：5A、1A（订货时需注明）；
b) 交流电源波形为正弦波，畸变系数不大于 2%；
c) 频率 f n ：50Hz，允许偏差为±0.5%。
3.交流回路过载能力
a) 施加 2In 装置可持续工作；
b) 施加 10In 装置可允许 10s；
c) 施加 40In 装置可允许 1s；
d) 施加 1.2Un 装置可持续工作；
e) 施加 1.4Un 装置可允许 10s。
装置经过上述要求的过载后，无绝缘损坏。
4.功率消耗
a) 直流回路每个保护功能模块不大于 8Ｗ；
b) 交流电压回路不大于 0.5VA／相；
c) 交流电流回路不大于 0.5VA／相。
5.输出触点
a) 在电压不超过 250V，电流不超过 0.5A，时间常数为 5±0.75ms 的直流回路中，装置输出触点的断开容量为 50W，允许接通电流不超过 5A；
b) 在电压不超过 250V 的交流回路中，装置输入触点的断开容量为 50W，允许接通电流不超过5A。
6.绝缘性能
a) 绝缘电阻：装置所有电路与外壳之间绝缘电阻在标准实验条件下，不小于 500MΩ；
b) 介质强度：装置所有电路与外壳的介质强度能耐受交流 50Hz，电压 2kV(有效值)，历时 1min实验，而无绝缘击穿或闪络现象。当复查介质强度时，试验电压值为规定值的 75%。
7.冲击电压
a) 符合 GB/T15145-2001 的要求。
8.抗干扰能力
a) 装置能承受 IEC60255-22-1：1988（GB/T14598.13）规定的严酷等级为Ⅲ级的频率为 1MHz及 100kHz 衰减振荡波（第一个半波电压幅值共模为 2.5kV，差模为 1kV）脉冲干扰试验；
b) 装置能承受 IEC60255-22-2：1996（GB/T14598.14）规定的严酷等级为Ⅳ级的静电放电干扰试验；
c) 装置能承受 IEC60255-22-3：1989（GB/T14598.9）规定的严酷等级为Ⅲ级的辐射电磁场干扰试验；
d) 装置能承受 IEC60255-22-4：1992（GB/T14598.10）规定的严酷等级为Ⅳ级的快速瞬变干扰试验；
e) 装置能承受 IEC60255-22-5：2002 中规定的严酷等级不低于Ⅲ级的浪涌（雷击）干扰试验。
f) 装置能承受 IEC60255-22-6：2001 中规定的严酷等级不低于Ⅲ级的射频场感应的传导抗干扰试验；
g) 装置能承受 IEC60255-22-7：2003 中规定的严酷等级为 A 级的工频抗扰度试验，试验期间及试验后的产品的性能应符合该标准的规定；
h) 装置能承受 IEC61000-4-8：1993（GB/T17626.8）中规定的严酷等级不低于Ⅳ级的工频磁场抗干扰试验；
i) 装置能承受 IEC61000-4-9:1993(GB/T17626.9)中规定的严酷等级不低于Ⅳ级的脉冲磁场抗干扰试验；
j) 装置能承受 IEC61000-4-10:1993(GB/T17626.10)中规定的严酷等级不低于Ⅳ级的阻尼振荡磁场抗干扰试验；
k) 装置能承受 IEC61000-4-11:1994(GB/T17626.11)中规定的严酷等级不低于电压突降 30%U T 、0.5s，电压中断 100%U T 、100ms，电压变化 40%U T 抗干扰试验；
l) 装置符合 IEC61000-3-2：2001（GB/T17625.1）中 A 类谐波电流发射限值的规定；
m) 装置符合 IEC 61000-3-3：1994（GB/T17625.2）中电压波动与闪烁限制的规定；
n) 装置符合 IEC60255-25：2000（GB/T14598.16）中规定的电磁发射限值的规定。
9.机械性能
a) 工作条件：装置能承受严酷等级为Ⅰ级的振动响应、冲击响应检验；
b) 运输条件：装置能承受严酷等级为Ⅰ级的振动耐久、冲击及碰撞检验。
10.环境条件
a) 环境温度
工作：－10℃~＋55 ℃；
贮存：－25℃~＋70℃在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后装置应能正常工作。包装后的装置应保存在相对湿度大气压力：80~110kPa（相当海拨高度 2km 及以下）；
b) 相对湿度：不大于９5％，无凝露；
c) 其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质。
主要功能数据
1.差动速断保护
a) 整定范围: 1~99.99A；
b) 整定级差： 0.01A;
c) 动作时间的准确度: 2 倍整定值动作电流下测得动作时间，平均误差不超过±25ms。
2.差动保护功能
a) 整定范围: 0.5~99.99A；
b) 整定级差: 0.01A；
c) 动作值的准确度: 平均误差不超过±3%；
d) 动作时间的准确度: 2 倍整定值动作电流下测得动作时间，平均误差不超过±30ms；
e) 比率制动系数： 0.30~ 0.70；
f) 比率制动定值： 1~50A；
g) 谐波制动系数： 0.10~0.70 。
3.启动通风功能
a) 动作值
整定范围: 1~99.99A；
整定级差: 0.01A；
动作值的准确度: 平均误差不超过±3% 。
b) 动作时间
整定范围: 0~9.99s；
整定级差： 0.01s ；
动作时间的准确度: 2 倍整定值动作电流下测得动作时间，平均误差不超过±35ms。
4.遥信分辨率
a) 不大于２ms 。
详情见资料下载中的说明书

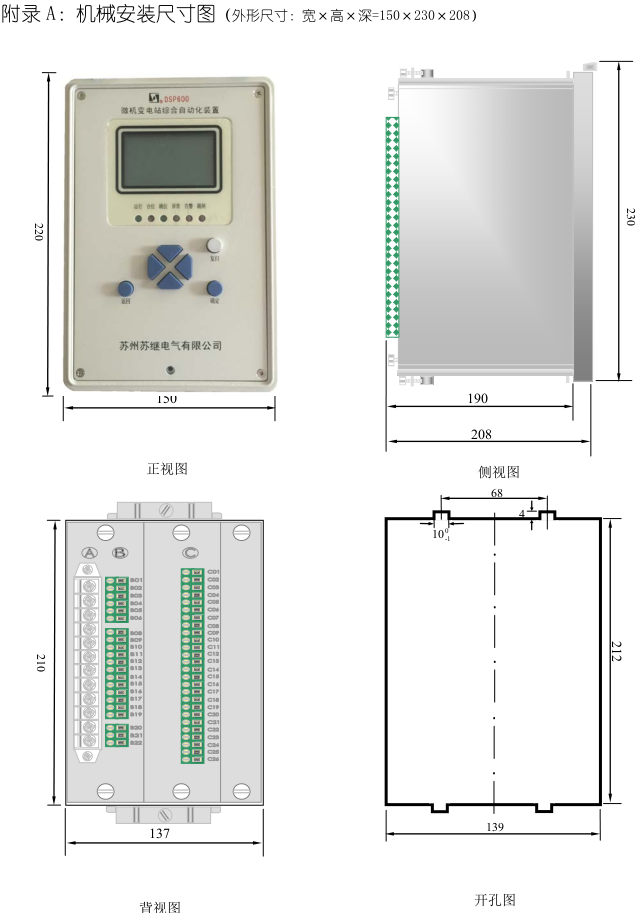

外形尺寸
