在错综复杂的电力系统中，电流与电压无时无刻不在变化。为确保系统稳定运行，保护设备与人身安全，需要一个灵敏可靠的“无声哨兵”时刻值守。这，就是继电器。本文将深入浅出地为您揭示继电器，特别是电磁式继电器的工作原理及其不可替代的核心作用。
一、什么是继电器？
继电器（Relay）是一种电控开关。它通过感应输入回路中物理量（如电流、电压）的变化，自动接通或断开输出回路，实现“以小控大”、“以弱控强”的目的。简单来说，它是一个用“小电流”控制“大电流”运行的自动开关。
二、继电器工作原理（以电磁式继电器为例）

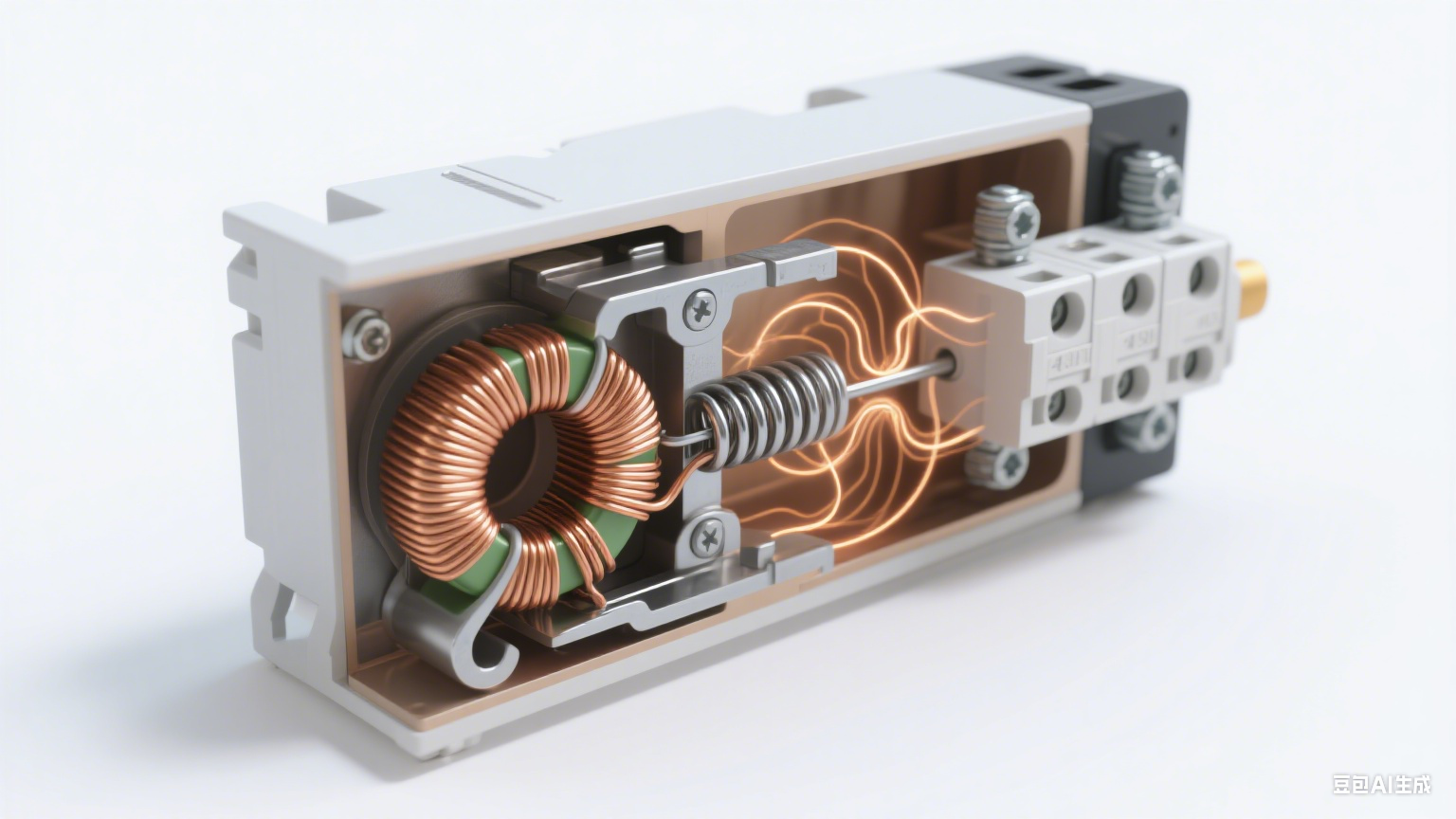

电磁式继电器是最经典、最广泛应用的类型。其工作原理基于电流的磁效应，主要结构包括线圈、铁芯、衔铁、弹簧及触点系统。
初始状态（失电）： 当线圈未通电时，在弹簧反作用力的作用下，衔铁与铁芯分离，动触点和静触点处于断开（常开，NO）或闭合（常闭， NC）的默认状态。
工作状态（得电）： 当线圈两端加载一个足够大的工作电压或电流时，线圈会产生强大的磁场，磁化铁芯并产生足够的电磁吸力，克服弹簧的拉力，将衔铁吸向铁芯。
触点动作： 衔铁的运动带动与之连接的动触点移动，从而使常开触点闭合，常闭触点断开，实现了输出回路的接通与分断。
复位： 当线圈断电后，磁场消失，衔铁在弹簧的作用下返回初始位置，触点也随之复位。
整个过程完成了将输入的电信号（线圈电压）转换为机械运动（衔铁吸合），再转换为输出电信号（触点通断）的过程。
三、继电器的核心作用
放大控制： 用微小的控制信号（如PLC输出点、传感器信号）控制大功率设备（如电机、加热管）的启停。
电气隔离： 将控制回路（低压、安全）与主回路（高压、危险）完全隔离，保护操作人员和弱电设备的安全。
逻辑控制： 通过多个继电器的组合，可以实现复杂的逻辑功能（如自锁、互锁），是传统电气控制柜的基础。
自动保护： 作为保护继电器的核心元件，当系统出现故障（过流、欠压、接地）时，能迅速动作，切断故障电路，是电力系统安全的第一道防线。
继电器虽小，却是现代电气自动化与电力保护的基石。选择性能稳定、质量可靠的继电器产品，是保障整个系统安全、高效运行的前提。苏州苏继电气有限公司专注于各类高性能继电器的研发与制造，为您的电力系统提供从传统电磁式继电器到现代静态型、微机保护装置的全面解决方案。
