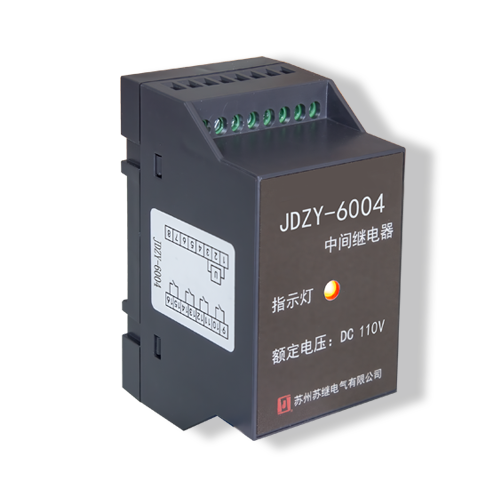

JDZY-6 系列中间继电器

电气参数及性能

◆额定电压：DC12V、24V、36V、48V、60V、110V、220V

AC12V、24V、36V、48V、60V、110V、220V、380V；

◆动作值：直流≤75%额定电压，交流≤85%额定电压；

◆返回值：≥5%额定电压；

◆动作时间：≤15mS；

◆返回时间：≤10mS；

◆工作/存储温度：-20℃～+70℃/-40℃～+85℃；

◆功率消耗：≤2W（AC380V为3.5W）；

◆触点开断容量：250V以下直流有感电路（时间常数为5±0.75ms）50W

250V以下交流电路（Cos0.4±0.1）250VA；

◆触点最大电流：5A；

◆电寿命：触点电路在上述规定的负荷条件下105次；

◆绝缘电阻：≥300MΩ；

◆介质强度：线圈与触点间2kV 50Hz/1min，漏电流≤0.1mA

触点组间2kV 50Hz/1min，漏电流≤0.1mA

断开触点间1kV 50Hz/1min，漏电流≤0.1mA；

◆重量：80g～150g

◆静电放电抗扰度：GB/T 17626.2-2018 Ⅲ级 ±8kV空气放电、±6kV接触放电；

◆电快速瞬变脉冲群抗扰度：GB/T 17626.4-2018 Ⅲ级 ±2V对电源端口；

◆浪涌（冲击）抗扰度：GB/T 17626.5-2019 Ⅲ级（线对线±1kV，线对地±2kV）。
